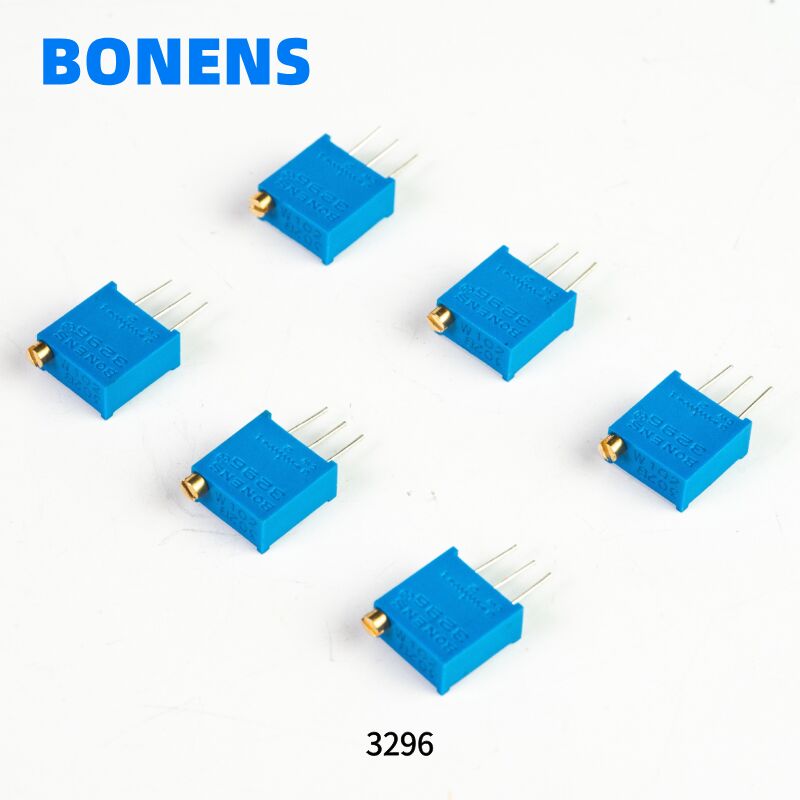

3296 Serie Mehrgang-Trimmerpotentiometer 0,5W Einstellbarer Widerstand 10 Ohm bis 5M Ohm Bereich
3296 Serie Mehrgang-Trimmerpotentiometer 0,5W Einstellbarer Widerstand 10 Ohm bis 5M Ohm Bereich
Key Attributes
Markenname:BONENS
Model Number:3296-Serie
Place of Origin:Sichuan, China
Standard Packaging:Kartonverpackung
Product Summary
3296-Serie Mehrdreh-Trimmerpotentiometer Präzisions-Feinabstimmpotentiometer mit 0,5 Watt für industrielle Anwendungen Produktübersicht Das 3296-Reihe-Mehrdreh-Glasglas-Genauigkeits-Feinabstimmpotentiometer ist ein verstellbarer Widerstand, der für Präzisionsanwendungen mit hoher Genauigkeit und ...
Produkt-Details
Hervorheben:
0.5W Rated Power
,5 W Nennleistung
,Mehrgang Hohe Genauigkeit
Range Of Nominal Resistance:
10 Ω ~ 5mΩ
Resistance Tolerance:
± 10%
Terminal Resistance:
≤ ± 1% R oder 2Ω
Contact Resistance Variation (CRV):
≤ ± 1% R oder 3Ω
Insulation Resistance:
≥ 1GΩ (100V Wechselstrom)
Withstand Voltage:
640 V (Gleichstrom- oder Wechselstrom-Spitzenwert)
Effective Electrical Travel:
≥ 70% der mechanischen Bewegung
Rated Power:
0.5W (maximal 300 V)
Temperature Range:
-55°C~+125°C
TCR:
± 250 × 10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt.
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
Der Wert der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Ve
Climate Category (iec68-2-2):
ΔR≤± (5%R+0,1Ω),Dämmungswiderstand ≥100MΩ
Electrical Endurance (0.5w, 1000h):
Der Wert der Verringerung der Schadstoffbelastung wird durch die Verringerung der Schadstoffbelastun
Mechanical Endurance (200 Cycles):
Der Wert der Verringerung des Schadstoffgehalts wird durch die Verringerung des Schadstoffgehaltes d
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), Dämmungswiderstand ≥100MΩ
Total Mechanical Travel:
28 ± 2 Runden
Starting Torque:
≤ 25 mN.m
Standard Package 1:
50 Stück/Rohr ((3296W,3296Y)
Standard Package:
40 Stück/Rohr ((3296X,3296Z,3296P)
Resistance Range:
10 Ohm bis 5M
Rated Power:
0,5 W
Total Mechanical Travel:
28±2 Umdrehungen
Temperature Range:
-55°C bis +125°C
TCR:
± 250 ppm/°C
Withstand Voltage:
640 V Gleichstrom
Application:
Industrielle Automatisierung
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
3296-Serie Mehrdreh-Trimmerpotentiometer
Präzisions-Feinabstimmpotentiometer mit 0,5 Watt für industrielle Anwendungen
Produktübersicht
Das 3296-Reihe-Mehrdreh-Glasglas-Genauigkeits-Feinabstimmpotentiometer ist ein verstellbarer Widerstand, der für Präzisionsanwendungen mit hoher Genauigkeit und Zuverlässigkeit entwickelt wurde.
Beschreibung des Produkts
Das 3296W Multi-Turn-Potentiometer bietet eine Einstellgenauigkeit von 5% und 10% Standards, mit einem Widerstandsbereich von 10Ω bis 5MΩ.Dies ist eines der am häufigsten verwendeten Multiturn-Potentiometer in industriellen Anwendungen.
Die 3296-Serie umfasst mehrere Modelle mit unterschiedlichen Spezifikationen und Verpackungen: 3296W, 3296X, 3296P, 3296Y und 3296Z.
Produktmerkmale
Das 3296-Verschlusspotentiometer bietet hohe Genauigkeit, hervorragende Zuverlässigkeit und eine lange Lebensdauer.Es verfügt über eine hohe Auflösung und ist ideal für die Anpassung der Signalzuwächse und Linearität in Präzisionsschaltungen.
Produktdimensionen
Spezifikationsparameter
Elektrische Eigenschaften
| Nennwiderstandsbereich | 10Ω bis 5MΩ |
| Widerstandsverträglichkeit | ± 10% |
| Endwiderstand | ≤ ± 1% R oder 2Ω |
| Schwankung des Kontaktwiderstands (CRV) | ≤ ± 1% R oder 3Ω |
| Isolierwiderstand | ≥ 1GΩ (100V Wechselstrom) |
| Widerstandsspannung | 640V (Gleichstrom- oder Wechselstrom-Spitzenwert) |
| Effektives elektrisches Fahren | ≥ 70% der mechanischen Bewegung |
Umweltmerkmale
| Nennleistung | 0.5W (maximal 300 V) |
| Temperaturbereich | -55°C bis +125°C |
| TCR | ± 250 × 10−6/°C |
| Kollision (390 m/S2, 4000 Mal) | ΔR≤±1%R |
| Schwingungen (10-500HZ, 0,75mm, 6h) | Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt. |
| Temperaturänderung (-55°C/30min, +125°C/30min, 5 Zyklen) | Der Wert der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. |
| Klimakategorie (IEC68-2-2) | ΔR≤±(5%R+0,1Ω), Dämmungswiderstand≥100MΩ |
| Elektrische Ausdauer (0,5 W, 1000 h) | Der Wert der Verringerung der Schadstoffbelastung wird durch die Verringerung der Schadstoffbelastung in der Verringerung der Schadstoffbelastung verringert. |
| Mechanische Langlebigkeit (200 Zyklen) | Der Wert der Verringerung der Schadstoffbelastung wird durch die Verringerung der Schadstoffbelastung in der Verringerung der Schadstoffbelastung verringert. |
| Dauerhafte feuchte Wärme (IEC68-2-3, Ca, 96h) | ΔR≤±(5%R+0,1Ω), Dämmungswiderstand≥100MΩ |
Körperliche Eigenschaften
| Gesamtmaschinenfahrt | 28 ± 2 Runden |
| Startdrehmoment | ≤ 25 mN.m |
| Standardpaket | 50 Stück/Rohr (3296W, 3296Y) 40 Stück/Rohr (3296X, 3296Z, 3296P) |
Anwendungsbereiche
Diese Art von Potentiometer wird hauptsächlich in industriellen Steuerungssystemen, Kommunikationsgeräten, Präzisionsinstrumenten, Automobilelektronik, LCD-Panels, Schaltnetzteilen,und verwandte Bereiche.
Produktkatalog
Glasglasvorregelungspotentiometer sind in zwei Typen erhältlich: Mehrdreh- und Eindreh-Mikroanpassungspotentiometer.Zu den Potentiometern zur Vorregelung von Metallglasglazen mit mehreren Drehungen gehören die 3296-SerieEinzelturn-Mikro-Anpassung Potentiometer umfassen die 3323 Serie, 3329 Serie, 3362 Serie, 3386 Serie und 3360 Serie.
Fabrikbildschirm
Wir sind eine Fabrik mit langjähriger Produktionserfahrung, die sich der Bereitstellung hochwertiger Produkte und Dienstleistungen für Kunden verschrieben hat.Wir haben fortschrittliche Produktionsanlagen und ein professionelles Forschungs- und Entwicklungsteam, die ausreichend Kapazität bieten und OEM- und ODM-Bestellungen aufnehmen kann.
Die Qualität unserer Produkte wurde von den Kunden weithin anerkannt, und unser Kundendienst wurde auch sehr gelobt.Wir haben vielen namhaften Kunden Dienstleistungen und Zusammenarbeit erbracht.Wir begrüßen Freunde aus der ganzen Welt, um die Zusammenarbeit zu besprechen, und wir werden den besten Service und Produkte zur Verfügung stellen, um das Vertrauen und die Unterstützung der Kunden zurückzugeben.
Wir halten uns immer an die Geschäftsphilosophie "Qualität zuerst, Kunde zuerst", verbessern ständig unsere eigene Qualität und unser Serviceniveau und bieten Kunden bessere Produkte und Dienstleistungen.Wir freuen uns auf Ihre Zusammenarbeit und gemeinsam schaffen wir eine bessere Zukunft.!
Häufig gestellte Fragen
Wer sind wir?
Wir sind seit 2005 in Sichuan, China, ansässig. Unser Vertrieb umfasst: Inlandsmarkt (70,00%), Westeuropa (8,00%), Nordamerika (5,00%), Südasien (3,00%), Ostasien (3,00%),Südamerika (2).00%), Südeuropa (2.00%), Osteuropa (2.00%), Mittlerer Osten (2.00%), Südostasien (2.00%) und Ozeanien (1.00%).
Wie können wir Qualität garantieren?
- Vor der Massenproduktion ist immer eine Vorproduktionsprobe vorzulegen.
- Immer vor der Versendung eine letzte Überprüfung durchführen
Was kannst du von uns kaufen?
Potentiometer, Widerstände, EMI-Filter, Knöpfe, Schalter
Warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
Unser Unternehmen wurde 2005 gegründet und ist auf die Entwicklung und Herstellung verschiedener Arten von Potentiometern, AC/DC-Rauschfiltern und keramischen Leistungswiderständen spezialisiert.Wir sind ein professioneller Hersteller mit hoher Qualität, beste Dienstleistungen und wettbewerbsfähige Preise.
Welche Dienstleistungen können wir erbringen?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, FCA
Akzeptierte Zahlungswährung: USD, EUR, CNY
Akzeptierte Zahlungsart: T/T, L/C, , Western Union, Bargeld
Sprachen: Englisch, Chinesisch
