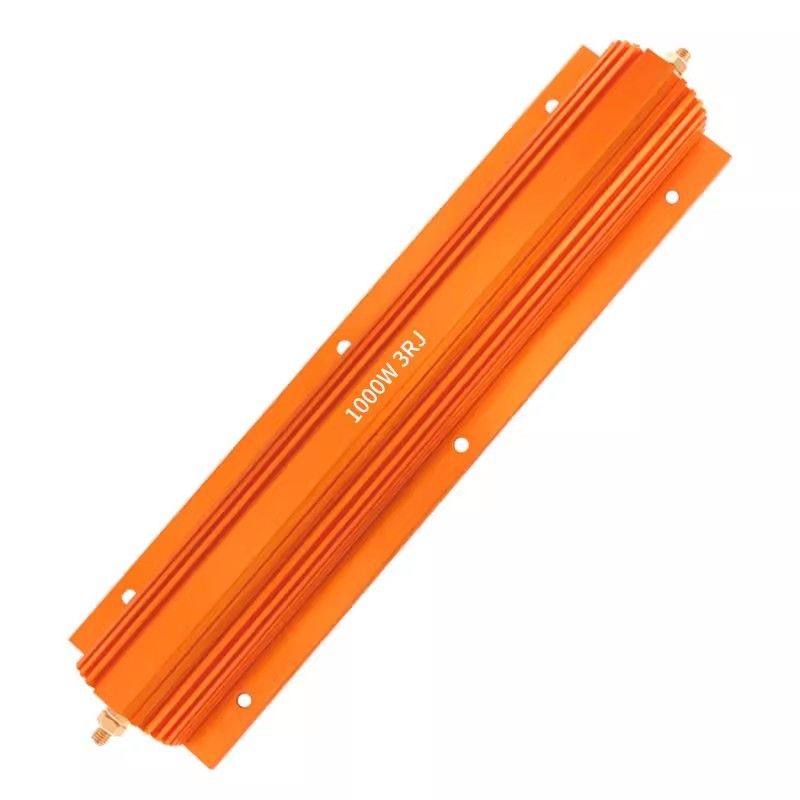

Drahtgewickelter Bremswiderstand mit Aluminiumgehäuse, 1000 W, Hochleistungs-Goldwiderstand, starke Überlastfähigkeit

Name: Drahtgewickelter Bremswiderstand mit Aluminiumgehäuse, 1000 W, Hochleistungs-Goldwiderstand, starke Überlastfähigkeit
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: RX24
Price: 2.25 USD
Availability: InStock

Key Attributes

Markenname:BONENS

Model Number:RX24

Place of Origin:Sichuan, China

Standard Packaging:Kartonverpackung

Product Summary

Aluminiumgehäuse Drahtwiderstand Bremswiderstand Hochleistung Drahtwicklung 1000W beschreiben: RX24 Goldwiderstände zeichnen sich durch hohe Leistung, geringe Größe, starke Überlastfähigkeit, solide Struktur und hohe Zuverlässigkeit aus; sie werden häufig in Netzteilen, Frequenzumrichtern Parameter: ...

Produkt-Details

Hervorheben:

hohe Leistung 1000W

Konstruktion einer festen Struktur

Starke Überlastfähigkeit

Model Number: RX24

Brand Name: BONENS

Rated Power: 5W bis 50W

Operating Voltage Range: < 1,5 kV

Rated Resistance Range: 0.1Ω~10KΩ

Maximum Withstand Voltage: 3 000 V

Temperature Drift Range: ≤ 400 ppm/°C

Working Temperature Range: -55°C+275°C

Rated Power: 1000W

Housing: Aluminium

Type: Drahtbremsung

Features: Hohe Zuverlässigkeit

Application: Netzteile, Frequenzumrichter

Produkt-Beschreibung

Detaillierte Spezifikationen & Funktionen

Aluminiumgehäuse Drahtwiderstand Bremswiderstand Hochleistung Drahtwicklung 1000W

Drahtgewickelter Bremswiderstand mit Aluminiumgehäuse, 1000 W, Hochleistungs-Goldwiderstand, starke Überlastfähigkeit

beschreiben:

RX24 Goldwiderstände zeichnen sich durch hohe Leistung, geringe Größe, starke Überlastfähigkeit, solide Struktur und hohe Zuverlässigkeit aus; sie werden häufig in Netzteilen, Frequenzumrichtern

Drahtgewickelter Bremswiderstand mit Aluminiumgehäuse, 1000 W, Hochleistungs-Goldwiderstand, starke Überlastfähigkeit

Parameter:

Nennleistungsbereich: 5W~50W

Betriebsspannungsbereich: <1,5kV

Nennwiderstandsbereich: 0,1Ω~10KΩ

Maximale Spannungsfestigkeit: 3000V

Maximale Genauigkeit: 1%

IP-Schutzart: IP53

Vibration: 1,5g

Temperaturdriftbereich: ≤400ppm/℃

Arbeitstemperaturbereich: -55℃～+275℃

Drahtgewickelter Bremswiderstand mit Aluminiumgehäuse, 1000 W, Hochleistungs-Goldwiderstand, starke Überlastfähigkeit

Produktdetails

①. LED-Nachrüstung zur Beseitigung von Fehlermeldungen

②. Magotan, BMW, Mercedes-Benz usw., alle Autos mit Bordcomputer sind anwendbar

③. Beseitigen Sie die Fehlermeldung, die nach der Modifikation des LED-Blinkers generiert wird

④. Lösen Sie das Problem des zu schnellen Blinkens

Drahtgewickelter Bremswiderstand mit Aluminiumgehäuse, 1000 W, Hochleistungs-Goldwiderstand, starke Überlastfähigkeit

Installation: Spezieller Impedanzanpassungswiderstand für Kfz-LED-Blinker, 50W6Ω Aluminiumgehäuse Hochleistungswiderstand, beide Enden des Widerstands werden parallel zu den positiven und negativen Polen des LED-Blinker-Stromkabels angeschlossen! Merkmalsbeschreibung

1. Er zeichnet sich durch geringe Größe, hohe Leistung und hohe Präzision aus. Er verwendet ein professionelles Verfahren zum Vergießen und Abdichten, das besseren ähnlichen ausländischen Produkten überlegen ist.

2. Leistung: 5W-1000W, je nach Kundenwunsch kann er in verschiedenen Farben wie Goldgelb, Rot, Silber und nicht-induktiven Hochpräzisionsspezifikationen hergestellt werden.

3. Anwendungsbereich: Prüfalterungsbank-Netzteil, Frequenzumrichter, Automatisierungsausrüstung, Audio, Frequenzteiler und anspruchsvolle industrielle Steuerumgebungen mit hohen Anforderungen.

4. Entspricht der ROHS-Spezifikation und dem bleifreien LEAD-FREE-Standard.

Produktmerkmale

Die RX24-Serie von Gold-Aluminiumgehäuse-Widerständen ist sehr stabil und bekannt für ihre hohe Qualität. Er kann hohe Leistung auf begrenztem Raum mit niedriger Oberflächentemperatur verbrauchen, und die Wärme wird durch das Aluminiumgehäuse geleitet und schnell an den Kühlkörper abgeleitet.

Oberflächentemperaturanstieg

Derating-Kurve

Produktgrößentabelle

Spezifikation	Leistung (W)	L1±1	L2±1	L3±1	W1±0,5	W2±0,5	W3±0,5	H1±0,5	H2±0,5	D1±0,2	D2±0,2	Widerstandsbereich (Ω)	Abgangsmethode	Gewicht (G)
RX24	5W	15	11	10	16	12	8	4,4	8	0,7	2,4	0,1~10K	Leiter	4,5
	10W(15W)	20	14	10	21	16	11	5	10,5	0,7	3	0,1~10K	Leiter, Buchsen	5,5
	25W	28	17	10	27	20	14	6	13,8	2	3,5	0,1~10K	Leiter, Buchsen	12,5
	35W	33	23	10	29	21,5	16	6,6	15,5	2	3,5	0,1~10K	Leiter, Buchsen	20
	50W	50	40	10	29	21,5	16	6,6	15,5	2	3,5	0,1~10K	Leiter, Buchsen	26

*Hinweis: Abmessungen dienen nur als Referenz, bitte konsultieren Sie für spezifische Abmessungen und Auswahl. Zulässige Abweichung des Widerstandswertes (%): ±5% ±10%, Spannungsfestigkeit (V): 1500.

Elektrische und mechanische Eigenschaften

Merkmal	Prüfmethode	Leistungsanforderungen	Prüfnorm
Anschlussfestigkeit	Der Anschluss wird 10 Sekunden lang mit 20N Zugkraft belastet.	keine sichtbare Beschädigung	IEC60115-1 4.16
Vibrationsfestigkeit	10~55Hz/0,75mm/2H*3	keine sichtbare Beschädigung	IEC60115-1 4.22
Kurzzeitige Überlastung	10xPr 5S	△R/R≤±2,0%	IEC60115-1 4.13
Isolationswiderstand	DC500V,R>100MΩ	△R/R≤±0,5%	IEC60115-1 4.6
Isolationsspannungsfestigkeit	UN,60S,I≤1mA	△R/R≤±1%	IEC60115-1 4.7
Haltbarkeit	Min(UP,UR),1,5H-EIN,0,5H-AUS,1000H	△R/R≤±5%	IEC60115-1 4.25
Hochtemperatur-Lagerung	125℃,80%,500H	keine sichtbare Beschädigung	IEC60115-1 4.23
Lötwärmebeständig	350±5℃,3S±0,5S	△R/R≤±0,5%	IEC60115-1 4.18

Kennzeichnungscode des Fertigprodukts

RX24	50	6R	J	L
Produktkategorie	Nennleistung	Widerstand	Genauigkeit	Verkabelung
RX24-Serie (Gold-Aluminiumgehäuse)	50=50W 100=100W	R1=0,1Ω 100R=100Ω	F=±1% G=±2% H=±3% J=±5% K=±10%	L=Leiter K=Buchse

*Hinweis: RX24 50W 6Ω ±5%, Modell: RX24-50-6RJ-L; geringe Induktivität, fügen Sie den Buchstaben N im Modell hinzu, zum Beispiel: N RX24-50-6RJ

■Empfehlungen für die Verwendung von Widerständen

◆Es wird empfohlen, einen Leistungsspielraum von 1,5-fach für den Widerstand im Stromkreis zu lassen. Zum Beispiel beträgt die Spannung im Stromkreis 100V und der Strom 0,01A. Berechnen Sie die Leistung: P=100*0,01=1W. Zu diesem Zeitpunkt kann der Widerstand nicht mit 1W verwendet werden. Berechnen Sie 1*1,5=1,5 W, es gibt keinen 1,5W Widerstand, daher wird ein 2W Widerstand benötigt.
