Produkt-Details
Herkunftsort: Sichuan, China
Markenname: BONENS
Modellnummer: RX24 50W6RHID
Zahlungs-u. Verschiffen-Ausdrücke
Verpackung Informationen: Kartonverpackung
Modellnummer: |
RX24 |
Markenname: |
BONENS |
Nennleistung: |
5W bis 50W |
Funktionierender Spannungsbereich: |
< 1,5 kV |
Nennwiderstandsbereich: |
0.1Ω~10KΩ |
Maximale Widerstand Spannung: |
3000v |
Temperaturumwälzungsbereich: |
≤ 400 ppm/°C |
Betriebstemperatur-Strecke: |
-55°C+275°C |
Modellnummer: |
RX24 |
Markenname: |
BONENS |
Nennleistung: |
5W bis 50W |
Funktionierender Spannungsbereich: |
< 1,5 kV |
Nennwiderstandsbereich: |
0.1Ω~10KΩ |
Maximale Widerstand Spannung: |
3000v |
Temperaturumwälzungsbereich: |
≤ 400 ppm/°C |
Betriebstemperatur-Strecke: |
-55°C+275°C |
Produktname名称

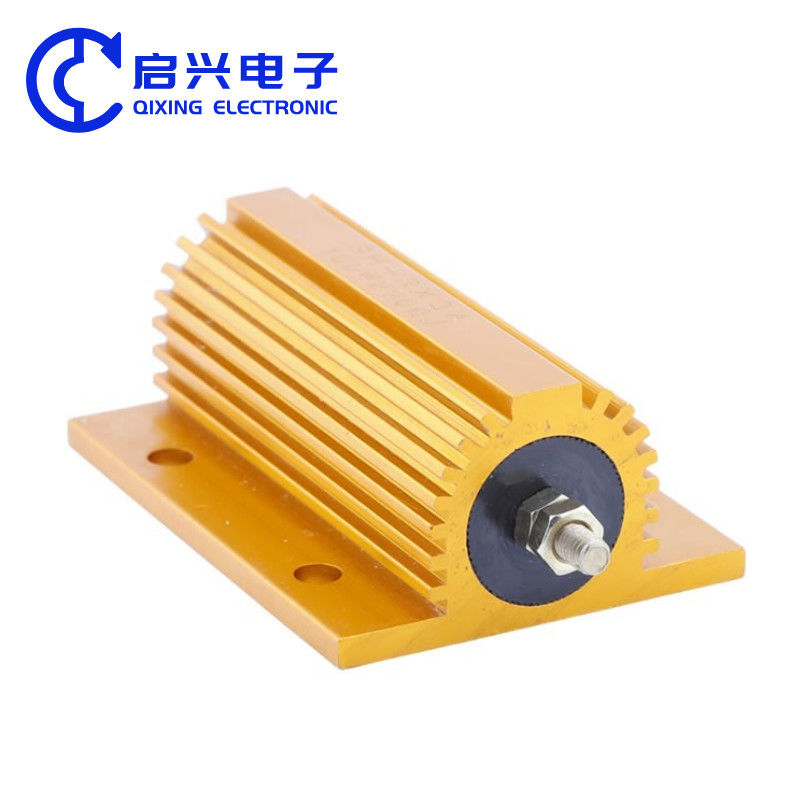

Hochleistungswiderstand aus goldenem Aluminiumgehäuse
Produktbeschreibung
Die Oberfläche des Gold-Aluminium-Gehäusewiderstands verfügt über eine Wärmeableitungsnut, geringe Größe, große Leistung, hohe Temperaturbeständigkeit, starke Überlastfähigkeit, Witterungsbeständigkeit, hohe Präzision, standardmäßig niedrigen induktiven Widerstand, hohe Stabilität, starke Architektur und gute Flexibilität für mehrere Kombinationsmöglichkeiten, was dem mechanischen Schutz und der einfachen Installation und Verwendung förderlich ist.
Features特点
1. Kleine Größe und hohe Leistung
2. Robuste Struktur und hohe Stabilität;
3. Aluminiumgehäuse zur Wärmeableitung, geeignet für den Einbau von Wärmeableitungsplatten.
4. Silikon-Kupferfilm-Formpressen, gute Isolationsleistung;
5. Entspricht den bleifreien/RoHS-Anforderungen
Produktanwendung应用
Anwendungsbereich von Hochleistungswiderständen mit Goldaluminiumgehäuse: weit verbreitet in der Stromversorgungs-, Frequenzumrichter-, Aufzugs-, Bühnen-Audio- und High-End-Geräteindustrie
Abmessungen尺寸
| Stil | Maßeinheit: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0,3 | S±1 | H±0,5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44,5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
Technische Daten finden Sie hier
| Stil | Nennleistung | Widerstandsbereich (Ω) | maximale Arbeitsspannung (V) | Bereich der Wärmeableitungsplatte |
(G) |
||||
| Mit Wärmeableitungsplatte | Ohne Wärmeableitungsplatte | KAL | NKAL (nicht induktiv) |
KAL | NKAL (nicht induktiv) |
Oberfläche (cm²) |
Dicke (mm) |
||
| RXG24 10w | 10 | 8 | 0,02-6K | 0,03–2,3 K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0,012-15K | 0,02–5,5 K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0,01-40K | 0,02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0,1–3,0 K | 0,1–3,0 K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0,4-50K | 0,12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0,6-80K | 0,15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0,6-90K | 0,15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Leistungsreduzierungskurve und Temperaturanstiegskurve
PowerDerationg-Kurve Temp.-Anstiegskurve
Leistungsmerkmale主要参数
| 项目Artikel | 标准值Standard | 测试方法Testmethoden |
| 短时间过负荷 Kurzzeitige Überlastung |
±1 % | 2.5倍额定功率/5秒 2,5-fache Leistung/5 Sekunden |
| 温度系数 Temperaturkoeffizient |
±200 ppm/℃ | 实验温度:室温+100℃ Testtemperatur: Innentemperatur 100 °C℃ |
| 耐热性 Beständigkeit gegen Lötwärme |
±1 % | 焊锡温度:350 ± 10℃,Beschreibung:3秒 Löttemperatur: 350 ± 10℃,Zeit:3 Sekunden |
| 耐电压 Spannungsfestigkeit |
无烧毁或绝缘性破坏 Kein Ausfall oder Überschlag |
施加直流电压500V持续1分钟 500 V für 60 Sekunden |
| 耐湿负荷 Lebensdauer der Luftfeuchtigkeit |
±0,5 % | 温度:40±2℃,相对湿度:90-95 %,1倍额定工作电压 时间1000小时(1.5小时开0,5小时关)Nennspannung 1,5 Std. EIN, 0,5 Std. AUS bei 40 ± 2℃,90-95&RH für 1000h |
| 负荷寿命 Lebensdauer laden |
±2,0 % | 温度:25℃,1倍额定工作电压,时间1000小时 (1.5小时开0,5小时关)Nennspannung 1,5 Std. EIN, 0,5 Std AUS bei 25℃für 1000 Stunden |
| 可焊锡性 Lötbarkeit |
吃锡面积95 %Ja Mindestens 95 % Abdeckung |
焊锡温度:235±5℃,Beschreibung:2±0,5秒 235±5℃für 2 ± 0,5 Sekunden |
Typspezifikation型号说明
Hochleistungs-Drahtwiderstand mit goldenem Aluminiumgehäuse. Beschreibung des Produktmodells
zum Beispiel:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Stil | 小分类 Kleine Klassifizierung |
安装方式 Installation |
功率 Leistung |
成品阻值 Wert |
误差 Toleranz |
| RXG24金黄色铝壳电阻 Goldener Widerstand NKAL无感金黄色铝壳电阻 Sinnloser goldener Widerstand |
T-单边安装孔式 T-Typ mit einseitiger Montagebohrung |
M-端子式 M-Terminal-Typ |
10W 25W 300W |
R01 0,01 Ω R10 0,1 Ω 15R 15Ω 40K 40KΩ |
F ±1 % G ±2 % J ±5 % |
Produktverpackung
Produktkataloge
Produktname名称
Kfz-LED-Blinker mit goldenem Aluminiumgehäuse, Widerstand, HID-Widerstand
Produktbeschreibung
Kfz-Lichtwiderstand, LED-Widerstand, HID-Decoder-Widerstand, Aluminiumgehäuse-Widerstand, 50-W-Widerstand
1. Durch die Verwendung hochtemperaturbeständiger Keramik als Widerstandsmatrix weist es eine hohe Wärmeableitungsleistung auf
2. Wählen Sie einen hochstabilen Widerstandslegierungsdraht aus, wickeln Sie ihn nach strengen Prozessmethoden und punktschweißen Sie ihn an zwei oder mehr leitenden Anschlüssen, wodurch der Widerstand eine starke Schlagfestigkeit und hohe Stabilität aufweist.Die nicht brennbare Farbverkapselung bietet einen wirksamen Schutz für den Widerstandsdraht und verbessert so dessen Lebensdauer.
3. Je nach Fahrzeugmodell und Kundenbedarf Temperatursicherungen und Kunststoffsockel zu fertigen Produkten zusammenbauen.
Features特点
1. Automobil-Einstellwiderstände zeichnen sich durch hohe Leistung, geringe Größe, niedrige Temperatur und stabile Leistung aus.
2. Ein einzelner Widerstand kann einen oder mehrere Widerstandswerte erreichen;
3. Die Widerstandsmatrix kann je nach Fahrzeugmodell und Kundenanforderungen in verschiedenen Formen wie kreisförmig, flach oder quadratisch ausgewählt werden.Der Widerstandswicklungsdraht kann entweder flach oder rund sein.Kann gewellt werden: Kunststoffsockel können je nach Kundenwunsch installiert und zusammengebaut werden und können mit mehreren Farben individuell gestaltet werden;
4. Auch Temperatursicherungen mit unterschiedlichen Temperaturen und Anforderungen können je nach Kundenwunsch bestückt werden.
Produktanwendung
Weit verbreitet in verschiedenen Automarken und -typen (Kfz-Gebläsewiderstand/Lüftergeschwindigkeitskontrollwiderstand/Kfz-Rücklichtwiderstand).
Gesamtabmessungen
| Gesamtabmessungen | |||||||||||||||||||
| Modell | Nennleistung unter 250℃(W) mit Wärmeableitungsplatte | Gesamtabmessungen (mm) | Gewicht (G) |
||||||||||||||||
| Widerstandskörper | Standard-Wärmeableitungsplatte (Aluminium) | ||||||||||||||||||
| Amax | B | Lmax | Hmax | C | 1 | L1 | M | N | φ1 | φ2 | Oberfläche (cm2) |
Dicke (mm) |
|||||||
| RX24 | 5 | 155 | 16 | 36,5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1.5 | 1.5 | 2.2 | 415 | 1 | 3 | ||||
| 10 | 19.5 | 21 | 40,5 | 10 | 11.2 | 14 | 16 | 5 | 2 | 2 | 2.5 | 415 | 6 | ||||||
| 25 | 27 | 27 | 48,0 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | ||||||
| 30 | 34 | 29 | 55,0 | 15.5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | ||||||
| 50 | 50 | 29 | 71 | 15.5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3.5 | 995 | 30 | ||||||
| RXG24 | 75 | 65,5 | 48 | 93,5 | 26 | 27 | 23.5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 3 | 90 | ||||
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 160 | ||||||
| 150 | 130 | 48 | 158 | 26 | 27 | 52 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 240 | ||||||
| 200 | 92 | 73 | 132 | 45 | 46,5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||||||
| 250 | 112 | 73 | 152 | 45 | 46,5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||||||
| 300 | 130 | 73 | 170 | 45 | 46,5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||||||
| 500 | 204 | 73 | 244 | 45 | 46,5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||||||
Spezifikation
| Modell | Nennleistung (W) | Widerstandsbereich (Ω) | Widerstandstoleranz (%) |
Temperaturkoeffizient(×10- 6/℃) |
Isolationsspannung (V) |
Maximale Überlastspannung (V) |
|||||||||||||
| Mit Wärmeableitungsplatte | Ohne Wärmeableitungsplatte | ||||||||||||||||||
| RX24 | 5 | 3 | 0,012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0,010 ~ 1,5 kΩ | |||||||||||||||||
| 20 | 12.5 | 0,012 ~ 7,5 kΩ | |||||||||||||||||
| 30 | 15 | 0,012~10KΩ | |||||||||||||||||
| 50 | 20 | 0,010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0,012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0,012~24KΩ | |||||||||||||||||
| 150 | 55 | 0,012 ~ 30 kΩ | |||||||||||||||||
| 200 | 55 | 0,012~36KΩ | |||||||||||||||||
| 250 | 60 | 0,012 ~ 39 kΩ | |||||||||||||||||
| 300 | 75 | 0,010~47KΩ | |||||||||||||||||
| 500 | 200 | 0,010 ~ 51 kΩ | |||||||||||||||||
Leistungsmerkmale主要参数
| 项目Items | 标准值Standard | Weitere Informationen zu Testmethoden |
| 短时间过负荷 Kurzzeitige Überlastung |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻值并计算每度的阳值变化率 Erhöhen Sie die Spannung um das Zehnfache der Nennleistung oder um den höchsten Widerstand und die Widerstandsänderungsrate jeder Berechnung |
| 温度系数 Temperaturkoeffizient |
±300 ppm/℃ | Temperatur: 100 °C Prüftemperatur;drinnen Temp.100℃ |
| 耐热性 Beständigkeit gegen Lötwärme |
△R≤±(1%R0+0,05Ω) | Temperatur: 350 ± 10 °C, Temperatur: 3 °C Löttemperatur: 350 ± 10 ℃, Zeit: 3 Sekunden |
| 温度循环 Temperaturwechsel |
△R≤±(5%R0+0,05Ω) | 55 °C bis 30 °C und 25 °C bis 10 °C, 15 °C 再在+275℃时放置30分钟, 然后再在+25℃时放置置10-15分钟, 共循环5次 Bei 55 °C für 30 Minuten und dann bei +25 °C für 10–15 Minuten, dann bei +275 °C für 30 Minuten und dann bei +25 °C für 10–15 Minuten, insgesamt 5 Zyklen |
| 耐湿负荷 Lebensdauer der Luftfeuchtigkeit |
△R≤±(5%R0+0,05Ω) | Temperatur: 40 ± 2 ℃, Temperaturbeständigkeit: 90–95 %, 1 Temperaturbereich, max 1000小时(1,5小时开0,5小时关) Nennspannung 1,5 Std. EIN, 0,5 Std. AUS bei 40 ± 2 °C, 90–95 °F und 1000 Std. |
| 耐温负荷寿命 Temperaturbeständigkeit, Lebensdauer |
△R≤±(5%R0+0,05Ω) | 在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 1000 小时 (1,5 小时, 0,5 小时) In der Box mit konstanter Temperatur und Luftfeuchtigkeit von 70 plus oder minus 2 °C wird die Nennspannung oder die maximale Arbeitsspannung (je nachdem, welcher Wert niedriger ist) für insgesamt 1000 Stunden (1,5 Stunden, 0,5 Stunden) angelegt. |
| 可焊锡性 Lötbarkeit |
95 % der Preise Mindestens 95 % Abdeckung |
Temperatur: 245 ± 3 °C, Temperatur: 2 ± 0,5 °C, Temperatur: 245 ± 3 °C für 2–3 Sekunden |
| 断续过负荷 Zeitweilige Überlastung |
△R≤±(1%R0+0,05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, 循环10000+200次 4-fache Nennspannung oder maximale intermittierende Lastspannung (je nachdem, welcher Wert kleiner ist), um eine Sekunde lang zu testen, 25 Sekunden lang anzuhalten. Schleife 10000+200 Mal |
| 引出端强度 Endzugfestigkeit |
△R±(2%R0+0,1Ω) | 拉力10N Spannung 10N |
| 耐燃性 Flammenschutz |
不可有明显火焰 Es gibt kein offensichtliches Feuer |
分别按5,10,16倍功率加交流负荷5分钟 Jeweils nach 5 das 10,16-fache der Leistung plus Wechselstromlast für 5 Minuten |
Typspezifikation型号说明
Hochleistungs-Drahtwiderstand mit goldenem Aluminiumgehäuse. Beschreibung des Produktmodells
zum Beispiel:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Stil | 小分类 Kleine Klassifizierung |
安装方式 Installation |
功率 Leistung |
成品阻值 Wert |
误差 Toleranz |
| RXG24金黄色铝壳电阻 Goldener Widerstand NKAL无感金黄色铝壳电阻 Sinnloser goldener Widerstand |
T-单边安装孔式 T-Typ mit einseitiger Montagebohrung |
M-端子式 M-Terminal-Typ |
10W 25W 300W |
R01 0,01 Ω R10 0,1 Ω 15R 15Ω 40K 40KΩ |
F ±1 % G ±2 % J ±5 % |
Widerstände des Gebläsemotors
Wir sind eine Fabrik mit langjähriger Produktionserfahrung, die sich der Bereitstellung hochwertiger Produkte und Dienstleistungen für unsere Kunden widmet.Wir verfügen über fortschrittliche Produktionsanlagen und ein professionelles Forschungs- und Entwicklungsteam, das ausreichend Kapazität bereitstellen und kundenspezifische OEM- und ODM-Bestellungen annehmen kann.
Unsere Produktqualität wurde von den Kunden weithin anerkannt und auch unser Kundendienst wurde hoch gelobt.Mit langjähriger Produktionserfahrung haben wir Dienstleistungen und Kooperationen für viele namhafte Kunden erbracht.Wir heißen Freunde aus der ganzen Welt willkommen, um die Zusammenarbeit zu besprechen, und wir werden den besten Service und die besten Produkte anbieten, um das Vertrauen und die Unterstützung unserer Kunden zurückzugewinnen.
Wir halten uns stets an die Geschäftsphilosophie „Qualität zuerst, Kunde zuerst“, verbessern ständig unser eigenes Qualitäts- und Serviceniveau und bieten unseren Kunden bessere Produkte und Dienstleistungen.Wir freuen uns auf Ihre Zusammenarbeit und gestalten gemeinsam eine bessere Zukunft!
FAQ:
1. Wer sind wir?
Wir haben unseren Sitz in Sichuan, China, seit 2005 und verkaufen auf dem Inlandsmarkt (70,00 %), Westeuropa (8,00 %), Nordamerika (5,00 %), Süd
Asien (3,00 %), Ostasien (3,00 %), Südamerika (2,00 %), Südeuropa (2,00 %), Osteuropa (2,00 %), Mittlerer Osten (2,00 %), Südosten
Asien (2,00 %), Ozeanien (1,00 %).Insgesamt sind in unserem Büro etwa 51-100 Personen beschäftigt.
2. Wie können wir Qualität garantieren?
Immer ein Vorproduktionsmuster vor der Massenproduktion;
Immer Endkontrolle vor dem Versand;
3.Was können Sie bei uns kaufen?
Potentiometer, Widerstand, EMI-Filter, Knopf, Schalter
4. Warum sollten Sie bei uns und nicht bei anderen Lieferanten einkaufen?
Unser Unternehmen wurde 2005 gegründet und entwickelt und produziert hauptsächlich verschiedene Arten von Potentiometern, Wechselstrom-Gleichstrom-Rauschfiltern,
und Keramik-Leistungswiderstand und ist ein professioneller Hersteller, der hohe Qualität, besten Service und besten Preis gewährleistet.
5. Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, FCA;
Akzeptierte Zahlungswährung: USD, EUR, CNY;
Akzeptierte Zahlungsart: T/T, L/C, MoneyGram, Western Union, Bargeld;
Gesprochene Sprache: Englisch, Chinesisch
