Produkt-Details
Herkunftsort: China
Markenname: BONENS
Zertifizierung: RoHS
Modellnummer: RX24/RXG24
Zahlungs-u. Verschiffen-Ausdrücke
Typ: |
Aluminiumgehäusewiderstand |
Modell: |
RX24/RXG24 |
Nennleistungsspielraum: |
5W bis 500W |
Zulässige Abweichung des Widerstands: |
5% |
Material: |
Drahtwunde |
Temperaturkoeffizient: |
PTC |
Temperaturumwälzungsbereich: |
≤ 300 ppm/°C |
Betriebstemperaturbereich: |
-55°C bis +300°C |
Leistungsmerkmale: |
Stark |
Form: |
Flachblattform |
Frequenzmerkmal: |
UHF |
Typ: |
Aluminiumgehäusewiderstand |
Modell: |
RX24/RXG24 |
Nennleistungsspielraum: |
5W bis 500W |
Zulässige Abweichung des Widerstands: |
5% |
Material: |
Drahtwunde |
Temperaturkoeffizient: |
PTC |
Temperaturumwälzungsbereich: |
≤ 300 ppm/°C |
Betriebstemperaturbereich: |
-55°C bis +300°C |
Leistungsmerkmale: |
Stark |
Form: |
Flachblattform |
Frequenzmerkmal: |
UHF |
Produktbezeichnung

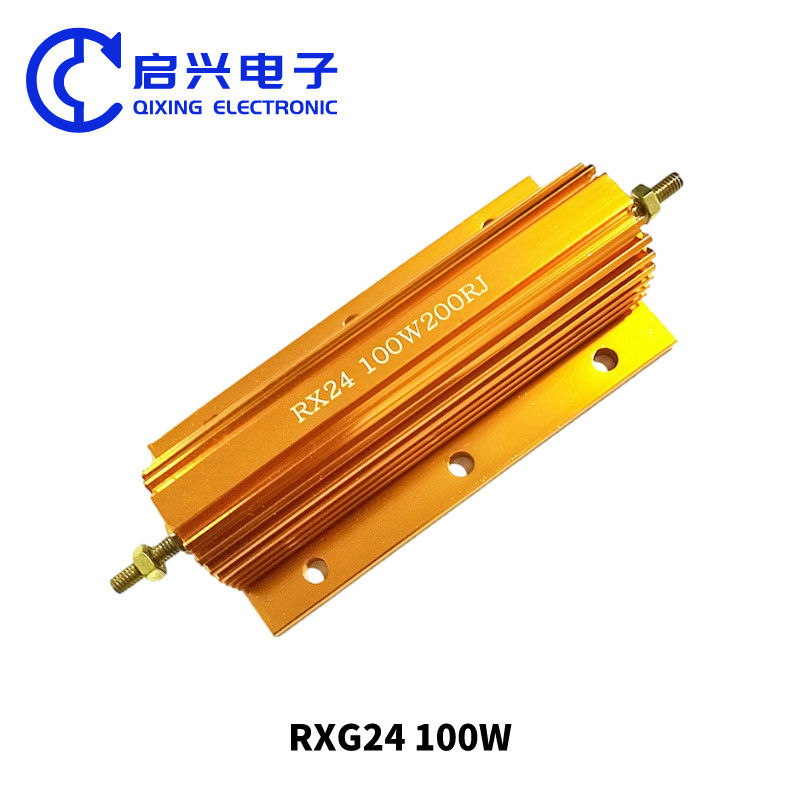

Hochleistungsgold-Aluminium-Widerstand
Beschreibung des Produkts
Die Oberfläche des Gold-Aluminium-Widerstands hat eine Wärmeabbau-Rille, kleine Größe, große Leistung, hohe Temperaturbeständigkeit, starke Überlastkapazität, Wetterbeständigkeit, hohe Präzision,Standard niedriger Induktionswiderstand, hohe Stabilität, starke Architektur und seine Flexibilität ist gut für mehrere Kombinationsoptionen, was zu mechanischem Schutz und einfacher Installation und Verwendung beiträgt.
Eigenschaften
1Kleine Größe und hohe Leistung
2- robuste Struktur und hohe Stabilität;
3. Aluminium-Hülle zur Wärmeableitung, geeignet für die Montage von Wärmeabsatzteilen.
4. Silizium-Kupfer-Film-Komprimierungsform, gute Isolationsleistung;
5. Erfüllt die bleifreien/RoHS-Anforderungen
Anwendung des Produkts
Anwendungsbereich von Hochleistungs-Gold-Aluminium-Schalenwiderständen: weit verbreitet in der Stromversorgung, Frequenzwandler, Aufzug, Bühnen-Audio und High-End-Ausrüstungsindustrie
Abmessungen
| Stil | Abmessungseinheit: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C ± 1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Technische Spezifikation
| Stil | Leistungsbewertung | Widerstandsbereich ((Ω) | maximale Betriebsspannung ((V) | Fläche der Wärmeablassplatte |
(g) |
||||
| mit einer Breite von nicht mehr als 15 mm | ohne Wärmeablassplatte | KAL | NKAL (nicht induktiv) |
KAL | NKAL (nicht induktiv) |
Fläche (cm2) |
Stärke (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K. | 2500 | 1750 | 4765 | 3 | 550 |
Leistungsmerkmale
| Artikel 2 | Standards | Prüfmethoden |
| Kurzzeitige Überlastung | ± 1% | 2.5 mal Leistung/5 Sekunden |
| Temperaturkoeffizient | ± 200 PPM/°C | Prüftemperatur:Innenraum Temperatur 100°C |
| Widerstand gegen Lötwärme | ± 1% | Schweißtemperatur: 350 ± 10 °C, Zeit: 3 Sekunden |
| Dielektrische Widerstandsspannung | Keine Ausfälle oder Flashover | 500 V für 60 Sekunden |
| Luftfeuchtigkeit - Lebensbelastung | ± 0,5% | Nennspannung 1.5 Stunden eingeschaltet,0.5 Stunden ausgeschaltet bei 40±2°C, 90-95&RH für 1000h |
| Ladezeit | ± 2,0% | Nennspannung 1,5 Stunden eingeschaltet,0.5 Stunden Ausgeschaltet bei 25°C für 1000 Stunden |
| Schweißbarkeit | Mindestens 95% Abdeckung | 235 ± 5 °C für 2 ± 0,5 Sekunden |
