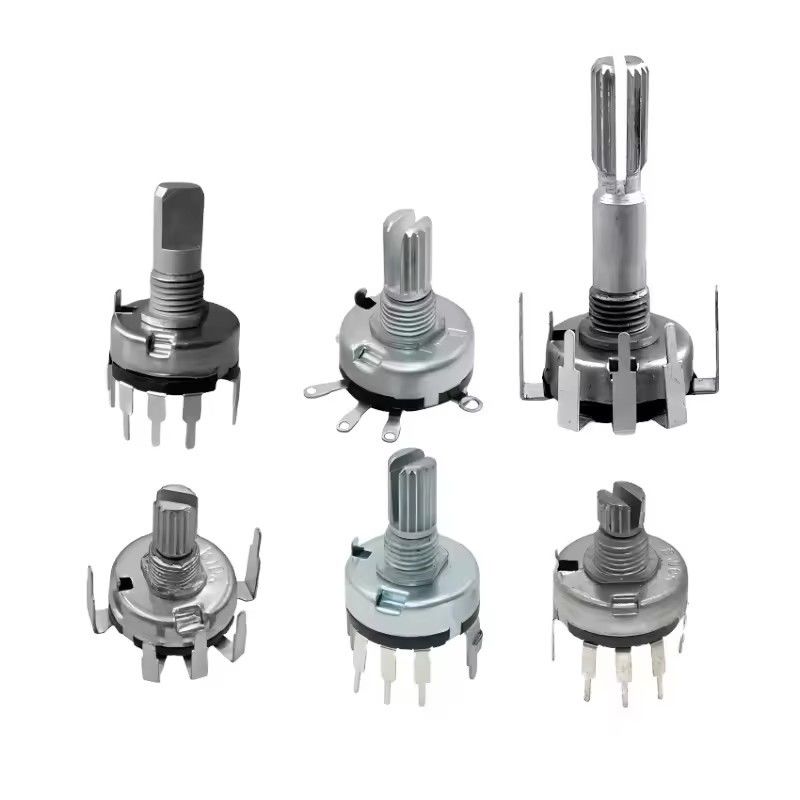

RV17 Audio-Lautstärke Kohleschichtpotentiometer mit Schalter Drehverstellung
RV17 Audio-Lautstärke Kohleschichtpotentiometer mit Schalter Drehverstellung
Key Attributes
Markenname:BONENS
Model Number:RV17
Place of Origin:Sichuan, China
Standard Packaging:Kartonverpackung
Product Summary
Produktbezeichnung RV17 B1K B10K B50K Single-Link-Audioverstärker mit Schaltervolumen einstellbares rotierendes Potentiometer 5 Pins Produktbeschreibung Gesamtwiderstandswert: 500 Ω -1M Ω Gesamtwiderstandstoleranz: ± 20% Impedanzmerkmaltypen: A, B, C, D Geräusche: weniger als 100 mV bei 20 mmc ...
Produkt-Details
Hervorheben:
Integrierte Schaltersteuerung
,500 Ohm bis 1M Bereich
,Audio-Lautstärkeregelung
Brand Name:
BONENS
Model Number:
RV17
Resistance Range:
500Ω bis 1MΩ
Resistance Tolerance:
20%
Packaging Type:
Papierpaket
Temp Range:
-10°C bis 100°C
Total RotationalAngle:
260° ± 5°
Resistance Range:
500 Ohm bis 1M
Resistance Tolerance:
± 20%
Temperature Range:
-10°C bis +100°C
Withstand Voltage:
250 V Wechselstrom
Type:
Kohlenstofffilm
Application:
Audio-Lautstärkeregelung
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
Produktbezeichnung
RV17 B1K B10K B50K Single-Link-Audioverstärker mit Schaltervolumen einstellbares rotierendes Potentiometer 5 Pins
Produktbeschreibung
Gesamtwiderstandswert: 500 Ω -1M Ω
Gesamtwiderstandstoleranz: ± 20%
Impedanzmerkmaltypen: A, B, C, D
Geräusche: weniger als 100 mV bei 20 mmc
Isolierimpedanz: Mehr als 10 M Ω bei Gleichspannung 250 V
Spannungswidrigkeit: 1 Minute bei 250 V Wechselstrom
Restwiderstandswert: Term. 1-2: weniger als 10 Ω Term. 2-3: weniger als 10 Ω
Synchroner Fehler (Doppelanschluss): -40 dB ± 3 dB
Nennspannung
B Linear: 10 mm, 15 mm: Wechselstrom 100 V 20 mm, 25 mm: Wechselstrom 200 V 30 mm: Wechselstrom 250 V
Andere Linearität: 10 mm, 15 mm: AC 50V 20 mm, 25 mm: AC 150V 30 mm: AC 200V
Nennleistung (einfach/doppelt)
B Linear: 10mm, 15mm: 0,05W/0,025W 20mm, 25mm: 0,1W/0,05W 30mm: 0,2W/0,1W
Andere Linearität: 10 mm, 15 mm: 0,025 W/0,012 W 20 mm, 25 mm: 0,05 W/0,025 W 30 mm: 0,1 W/0,05 W
mechanische Eigenschaften
Kraft: 5 bis 200 gf.cm
Zentrale Freisetzungskraft: 10 bis 400 gf.cm
Bremsstärke: 3,0 kgf.cm Min (von der Grundlage bis zu einem Punkt von 2 mm)
Horizontales Schütteln des Schiebehandgriffs: 2 (2xL)/20 mm Max. (L: Ebenelänge beider Seiten)
Horizontale Schub- und Ziehkraft: 3,0 Kgf Min. bei 5 Sekunden
Haltbarkeitsleistung
Lebensdauer der Drehmaschine: 10000 Zyklen
Produktmerkmale
Das V17-Kohlenstofffolienpotentiometer mit Schalter ist ein Potentiometer mit hoher Leistung, Vielfunktion, Zuverlässigkeit und langer Lebensdauer.Das RV17-Kohlenstofffilmpotentiometer mit Schalter wird in verschiedenen elektronischen Geräten weit verbreitet, wie z. B. Audiogeräte, Kommunikationsgeräte, Instrumente, Haushaltsgeräte usw.
Produktgröße
Spezifikationsparameter
| Artikel 1 Buchstabe a | Spezifikation | |
| Elektrotechnik Eigenschaften |
Temperaturbereich | -10°C bis 100°C |
| Nennleistung | Kurve B:0.1W Andere Kurve B:0.05W |
|
| Maximale Betriebsspannung | Kurve B: Wechselstrom 200 V andere als B:AC 150V |
|
| Widerstandsbereich | 1KΩ~2MΩ | |
| Lassen Sie Ablehnung tolerieren | ± 20% | |
| Rotationslärm | ≤ 47 mV | |
| Endwiderstand | R ≥ 250KΩ 0,1%R max 250KΩ>R>10KΩ 20Ωmax 10KΩ≥R 100 max |
|
| Gesetz über den Widerstand | A, B, C | |
| Kontaktwiderstand des Schalters | Weniger als 20 mΩ | |
| Dielektrische | AC500V, 1 Minute | |
| Isolierwiderstand | Mehr als 50 MΩ bei DC500V | |
| Nennschaltleistung | Dies ist der Fall. | |
| Schweißzinntemperatur | 235°C±5°C;≤3 Sekunden | |
| Mechanische Eigenschaften |
Drehmoment | 7~40 mN.m ((70~400 gf.cm) |
| Gesamtdrehwinkel | 260° ± 5° | |
| Leben wechseln | 10,000 mal | |
| Rotationszeit | 10,000 Zyklen | |
| Stärke der Wellenstoppe | 3 kgf.cm/min | |
| Schieben, ziehen, Kraft. | 70 N | |
| Schaltbetriebskraft/Drehmoment | 50 bis 300 gf.cm | |
| Arbeitswinkel wechseln | 30°±10° | |
Anwendungsbereich:
RV17-Kohlenstofffilmpotentiometer mit Schalter wird häufig in der Einstellung von Lautstärke, Dimming-Geschwindigkeit, elektronischer Ausrüstung, Kommunikation, Elektronik, Transport, medizinischer Ausrüstung,Haushaltsgeräte, Prüfgeräte, Stromversorgungsgeräte und andere Bereiche
Produktkatalog:
Fabrikanzeige:
Wir sind eine Fabrik mit langjähriger Produktionserfahrung, die sich der Bereitstellung hochwertiger Produkte und Dienstleistungen für Kunden verschrieben hat.Wir haben fortschrittliche Produktionsanlagen und ein professionelles Forschungs- und Entwicklungsteam, die ausreichend Kapazität bieten und OEM- und ODM-Bestellungen aufnehmen kann.
Die Qualität unserer Produkte wurde von den Kunden weithin anerkannt, und unser Kundendienst wurde auch sehr gelobt.Wir haben vielen namhaften Kunden Dienstleistungen und Zusammenarbeit erbracht.Wir begrüßen Freunde aus der ganzen Welt, um die Zusammenarbeit zu besprechen, und wir werden den besten Service und Produkte zur Verfügung stellen, um das Vertrauen und die Unterstützung der Kunden zurückzugeben.
Wir halten uns immer an die Geschäftsphilosophie "Qualität zuerst, Kunde zuerst", verbessern ständig unsere eigene Qualität und unser Serviceniveau und bieten Kunden bessere Produkte und Dienstleistungen.Wir freuen uns auf Ihre Zusammenarbeit und gemeinsam schaffen wir eine bessere Zukunft.!
Häufig gestellte Fragen
1Wer sind wir?
Wir haben unseren Sitz in Sichuan, China, ab 2005, verkaufen auf dem Inlandsmarkt ((70.00%), Westeuropa ((8.00%), Nordamerika ((5.00%), Süden
Asien ((3.00%), Ostasien ((3.00%), Südamerika ((2.00%), Südeuropa ((2.00%), Osteuropa ((2.00%), Mittlerer Osten ((2.00%), Südosten
In unserem Büro sind insgesamt etwa 51-100 Mitarbeiter.
2. wie können wir Qualität garantieren?
Vor der Serienproduktion immer eine Vorproduktionsprobe;
Immer endgültige Inspektion vor dem Versand;
3Was können Sie von uns kaufen?
Potentiometer, Widerstand, EMI-Filter, Knopf, Schalter
4. warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
Unsere Firma wurde 2005 gegründet und entwickelt und fertigt hauptsächlich verschiedene Arten von Potentiometern, AC-Schallfiltern,
und Keramik-Stromwiderstände und ist ein professioneller Hersteller, der hohe Qualität, die besten Dienstleistungen und den besten Preis gewährleistet.
5- Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, FCA;
Akzeptierte Zahlungswährung: USD, EUR, CNY;
Akzeptierte Zahlungsart: T/T,L/C,,Western Union,Bargeld;
Sprache: Englisch, Chinesisch
