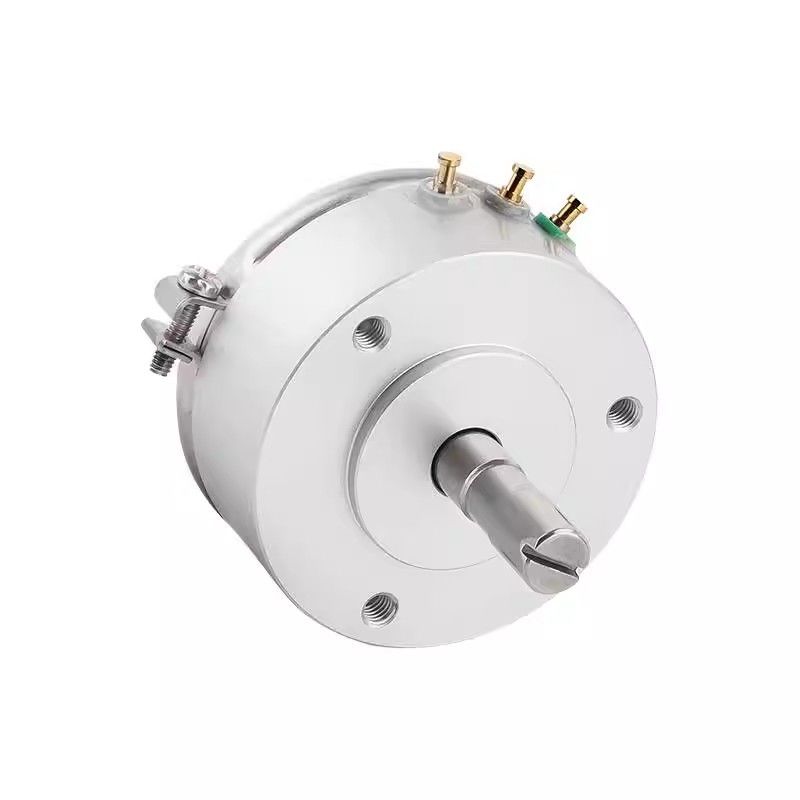

Leitfähiger Kunststoffpotentiometer Winkelsensor WDD35D-4 1K 2K 5K10K 0,1%

Produktbezeichnung

WDD35D-4 Potentiometer ist ein präzises leitfähiges Kunststoffwinkelverschiebungssensor

Mechanische Spezifikation

1. Mechanischer Winkel: 360° Dauerdrehung.
2. Startdrehmoment: ≤ 1 × 10^-4 N·M.
3. Lagern: verwendet zwei Sätze Kugellager für eine reibungslose Drehung.
4. Schacht: aus rostfreiem Stahl für Korrosions- und Verschleißbeständigkeit.
5. Wohnungen: Aluminiumlegierung mit oxidierter Oberflächenbehandlung (Silberfarbe) für Ästhetik und Langlebigkeit.

Leistungsspezifikationen

1. Widerstandswerte: Erhältlich in mehreren Widerstandswerten wie 1K, 2K, 3K, 5K und 10K.
2. Widerstand: ±15%.
3. Linearität: mit einer Genauigkeit von 1%, 0,5%, 0,3%, 0,2 und 0,1%.
4. Elektrischer Winkel: 345° ± 2°.
5. Nennstromverbrauch: 2W (bei 70°C).
6. Temperaturkoeffizient: 400 ppm/°C.
7. Isolierwiderstand: ≥ 1000MΩ (500V Gleichstrom).
8. Dielektrische Festigkeit: 1000 V (AC RMS) für 1 Minute.
9. Schlankheit: ±0,10% (in einigen Quellen ≤0,05% angegeben).

Umweltspezifikationen

1. Mechanische Lebensdauer: bis zu 50,000,000 Rotationen für einen langfristigen stabilen Betrieb.
2. Temperaturbereich: -55°C bis 125°C, geeignet für verschiedene raue Umgebungen.
3. Vibrationen: 15 g @ 2000 Hz für eine gute Schwingungsbeständigkeit.
4. Schock: 50 g 11 mS, um bestimmten Aufprallbelastungen standzuhalten.

Anwendungen

Aufgrund seiner hohen Präzision, langen Lebensdauer, Glatzheit und Auflösung wird das WDD35D-4-Potentiometer in automatischen Steuerungssystemen, Servosystemen,und Rückkopplungssysteme in der industriellen Automatisierung, Präzisionsinstrumentation, elektrische Aktoren, Textilien, Spritzguss, CNC-Werkzeugmaschinen, medizinische Ausrüstung, Automobile, Züge, Flugzeuge, Schiffe, Raketen und andere Bereiche.

Produktgröße

Spezifikationsparameter

Anmerkungen zur Verwendung

1. Bei der Montage des Potentiometers ist sicherzustellen, dass die Achse in einer geraden Linie verläuft, um eine Biegung oder Verformung zu verhindern.
2. Schützen Sie das Potentiometer vor Wassertropfen, Dampf, Lösungsmitteln und korrosiven Gasen.
3. Die äußere Verkabelung sollte an der Taillenrille des Leiterterminals gelötet werden. Verwenden Sie ein elektrisches Lötgerät, das nicht größer als 45 W ist, und die Lötzeit sollte weniger als 5 Sekunden betragen.
4. Bei der Anwendung einer externen Spannung auf das Potentiometer muss sichergestellt werden, dass sie innerhalb des Nennleistungskonsumbereichs bleibt, um eine Überlastung zu vermeiden.
