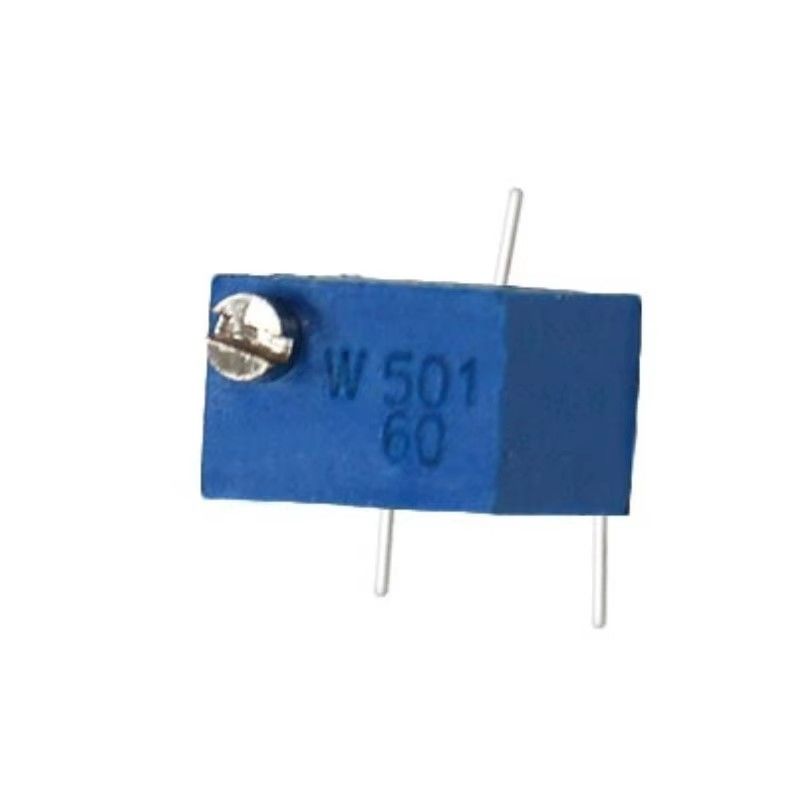

3269X 102 202 502 103 203 253 503 SMD Präzisionspotentiometer Einstellbarer Widerstand
3269X 102 202 502 103 203 253 503 SMD Präzisionspotentiometer Einstellbarer Widerstand
Key Attributes
Markenname:BONENS
Model Number:3269P
Place of Origin:Sichuan, China
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 Tage, 5000/10 Tage und 10000/14 Tage
Delivery Time:5-8 Arbeitstage
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Kartonverpackung
Product Summary
3269P variable Widerstand Potentiometer Das Potentiometer der Serie 3269 ist eine Art Potentiometer. Es besteht normalerweise aus einem Widerstandskörper und einem rotierenden oder gleitenden System, d. h. ein beweglicher Kontakt bewegt sich auf dem Widerstandskörper, um eine Teilsspannungsabgabe zu ...
Produkt-Details
Hervorheben:
Sieben Widerstandswerte
,SMD Präzisionskonstruktion
,Genaue Spannungsregelung
Range Of Nominal Resistance:
10Ω ~ 5M
Resistance Tolerance:
±10% ±5% (Anpassung)
Rated Power:
0.25 W (maximal 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 Zyklen
Starting Torque:
≤ 25 mN.m
Resistance Values:
102 bis 503
Type:
SMD-Präzisionspotentiometer
Application:
Instrumente, Meter
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen

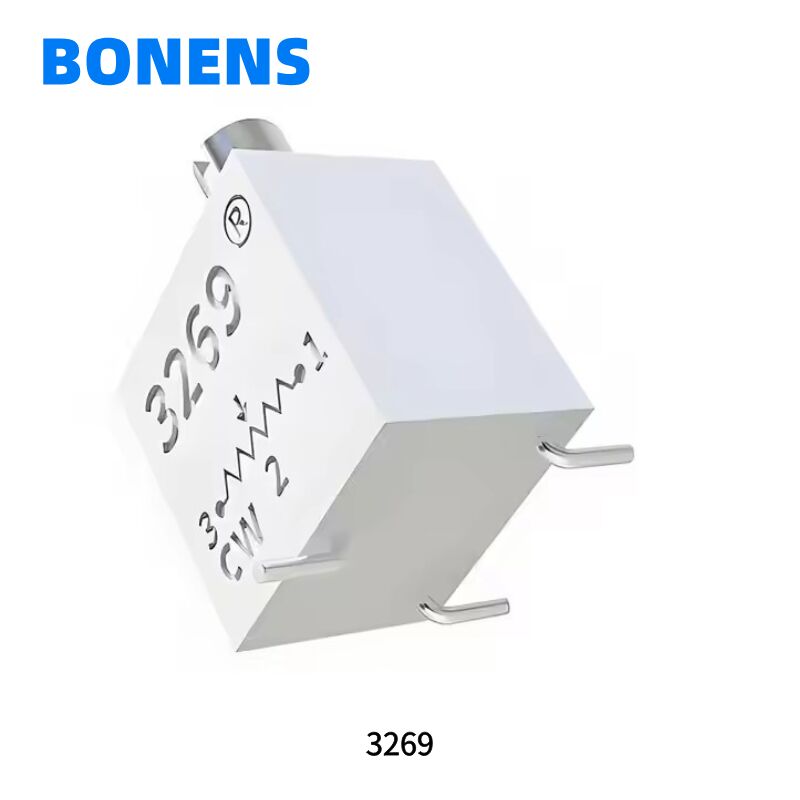

3269P variable Widerstand Potentiometer
Das Potentiometer der Serie 3269 ist eine Art Potentiometer. Es besteht normalerweise aus einem Widerstandskörper und einem rotierenden oder gleitenden
System, d. h. ein beweglicher Kontakt bewegt sich auf dem Widerstandskörper, um eine Teilsspannungsabgabe zu erzielen.
System, d. h. ein beweglicher Kontakt bewegt sich auf dem Widerstandskörper, um eine Teilsspannungsabgabe zu erzielen.
Die Funktion des Potentiometers besteht darin, die Spannung (einschließlich Gleichspannung und Signalspannung) und die Größe der
Stromstärke anzupassen.
Stromstärke anzupassen.
3269X variable Widerstand Potentiometer
3269 Potentiometer werden hauptsächlich in Instrumenten, Messgeräten, Post und Telekommunikation, Stromversorgungsgeräten, Eisenbahnsignalen, Luftfahrt, Raumfahrt und anderen Bereichen eingesetzt
3269W variable Widerstand Potentiometer
Stabiles Cermet-Element mit unendlicher Auflösung
Vertikale und horizontale Einstellstile
Kompatibel mit Oberflächenmontage-Fertigungsprozessen
RoHS-konform
Vertikale und horizontale Einstellstile
Kompatibel mit Oberflächenmontage-Fertigungsprozessen
RoHS-konform
Produktparameter
|
|
Bereich des Nennwiderstands
|
10Ω~5MΩ
|
|
Widerstandstoleranz
|
±10% ±5% (kundenspezifisch)
|
|
|
Anschlusswiderstand
|
≤±1%R oder 2Ω
|
|
|
Kontaktwiderstandsänderung (CRV)
|
≤±1%R oder 3Ω
|
|
|
Isolationswiderstand
|
≥ 1GΩ (100V AC)
|
|
|
Spannungsfestigkeit
|
600V (DC oder AC Spitzenwert)
|
|
|
Effektiver elektrischer Weg
|
12±2 Zyklen
|
|
|
Umwelteigenschaften
|
Nennleistung
|
0,25W (max. 200V)
|
|
Temperaturbereich
|
-55°C~+125°C
|
|
|
Temperaturkoeffizient
|
±250, ±100ppm/°C
|
|
|
Stoß (390m/S2, 4000 Mal)
|
ΔR≤±1%R
|
|
|
Vibration (10-500Hz, 0,75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Elektrischer Bruch≤100μS
|
|
|
Temperaturschwankung (-55°C/30min,
+125°C/30min, 5 Zyklen) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Klimakategorie (IEC68-2-2)
|
ΔR≤± (3%R+0,1Ω), Isolationswiderstand≥100MΩ
|
|
|
Elektrische Lebensdauer (0,5W, 1000h)
|
ΔR≤± (3%R+0,1Ω), CRV≤±3%R oder 5Ω
|
|
|
Mechanische Lebensdauer (200 Zyklen)
|
ΔR≤± (3%R+0,5Ω), CRV≤±3%R oder 5Ω
|
|
|
Konstante Feuchtwärme (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0,1Ω), Isolationswiderstand≥100MΩ
|
|
|
Physikalische Eigenschaften
|
Gesamter mechanischer Weg
|
12±2 Zyklen
|
|
Anlaufdrehmoment
|
≤25mN.m
|
Produktgröße
A: Ersatz. Bei defekten Artikeln schreiben wir diese normalerweise unserem Kunden gut oder ersetzen sie bei der nächsten Lieferung.
F5: Wie überprüfen Sie alle Waren auf der Produktionslinie?
A: Wir haben Stichproben und Endproduktkontrollen. Wir überprüfen die Waren, wenn sie in den nächsten Produktionsschritt übergehen.
