3269W Trimmer Potentiometer Unendliche Auflösung Cermet Element Präzisionsanpassung SMD Design
3269W Trimmer Potentiometer Unendliche Auflösung Cermet Element Präzisionsanpassung SMD Design
Key Attributes
Markenname:BONENS
Model Number:3269P
Place of Origin:Sichuan, China
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 Tage, 5000/10 Tage und 10000/14 Tage
Delivery Time:5-8 Arbeitstage
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Kartonverpackung
Product Summary
3269P Wechselwiderstandspotentiometer Das Potentiometer der Serie 3269 ist eine Art Potentiometer, das in der Regel aus einem Widerstandskörper und einem rotierenden oder gleitendenSystem, d. h. ein sich bewegender Kontakt bewegt sich auf dem Widerstandskörper, um eine teilweise Spannungsausgabe zu ...
Produkt-Details
Hervorheben:
Cermet mit unendlicher Auflösung
,Genaue SMD-Anpassungen
,Mehrdrehgestaltung
Range Of Nominal Resistance:
10Ω ~ 5M
Resistance Tolerance:
±10% ±5% (Anpassung)
Rated Power:
0.25 W (maximal 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 Zyklen
Starting Torque:
≤ 25 mN.m
Element:
Cermet
Resolution:
Unendlich
Type:
SMD-Trimmerpotentiometer
Application:
Instrumente, Kraftgeräte
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen

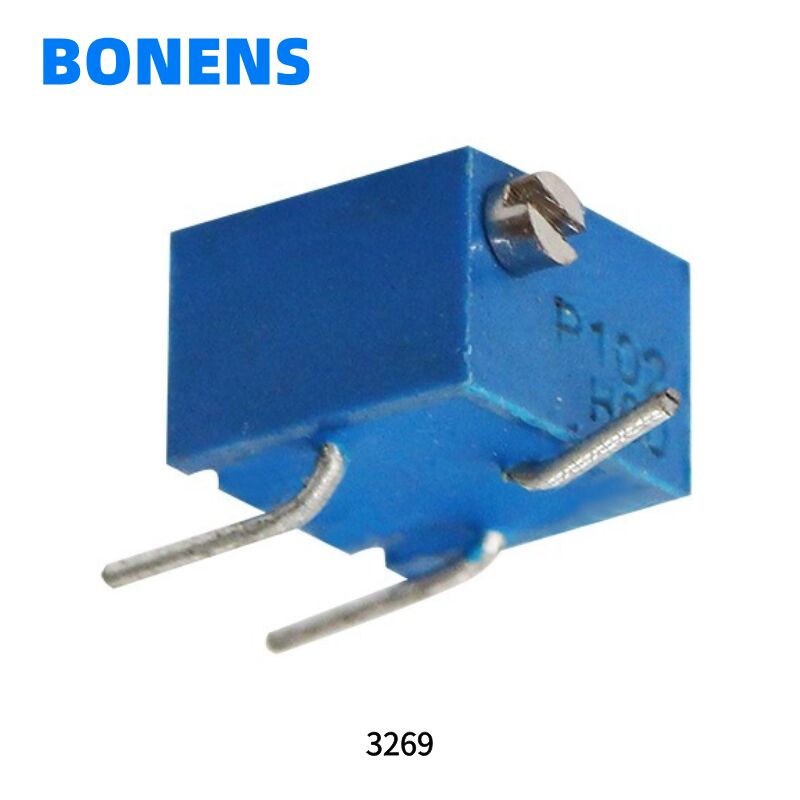

3269P Wechselwiderstandspotentiometer
Das Potentiometer der Serie 3269 ist eine Art Potentiometer, das in der Regel aus einem Widerstandskörper und einem rotierenden oder gleitenden
System, d. h. ein sich bewegender Kontakt bewegt sich auf dem Widerstandskörper, um eine teilweise Spannungsausgabe zu erhalten.
System, d. h. ein sich bewegender Kontakt bewegt sich auf dem Widerstandskörper, um eine teilweise Spannungsausgabe zu erhalten.
Die Funktion des Potentiometers besteht darin, die Spannung (einschließlich Gleichspannung und Signalspannung) und die Größe der
Strom.
Strom.
3269X Variabler Widerstandspotentiometer
3269 Potentiometer werden hauptsächlich in Instrumenten, Zählern, Post und Telekommunikation, Energieanlagen, Eisenbahnsignalen, Luftfahrt, Luft- und Raumfahrt und anderen Bereichen verwendet

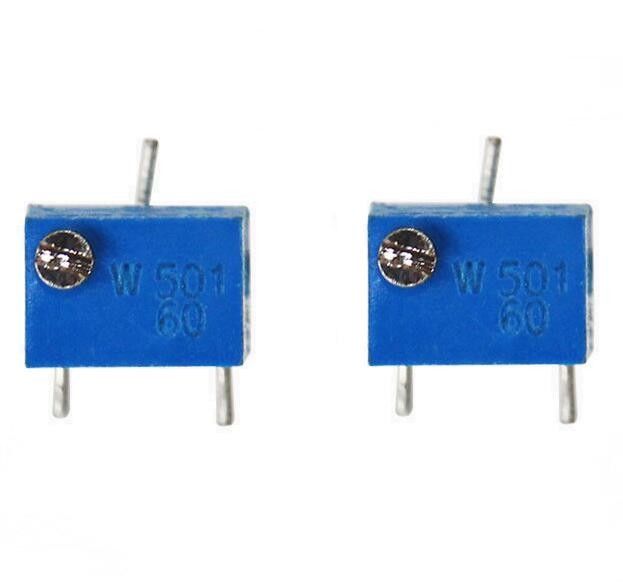

3269W Wechselwiderstandspotentiometer
Stabile, unendlich hohe Auflösung
Vertikale und horizontale Einstellungen
mit einer Breite von mehr als 20 mm,
RoHS-konform
Vertikale und horizontale Einstellungen
mit einer Breite von mehr als 20 mm,
RoHS-konform
Produktparameter
|
|
Nennwiderstandsbereich
|
10Ω bis 5MΩ
|
|
Widerstandsverträglichkeit
|
±10% ±5% (Anpassung)
|
|
|
Endwiderstand
|
≤ ± 1% R oder 2Ω
|
|
|
Schwankung des Kontaktwiderstands (CRV)
|
≤ ± 1% R oder 3Ω
|
|
|
Isolierwiderstand
|
≥ 1GΩ (100V Wechselstrom)
|
|
|
Widerstandsspannung
|
600V (Gleichstrom- oder Wechselstromspitzenwert)
|
|
|
Effektives elektrisches Fahren
|
12 ± 2 Zyklen
|
|
|
Umweltmerkmale
|
Nennleistung
|
0.25 W (maximal 200 V)
|
|
Temperaturbereich
|
-55°C bis +125°C
|
|
|
Temperaturkoeffizient
|
± 250 ± 100 ppm/°C
|
|
|
Kollision (390 m/S2, 4000 Mal)
|
ΔR≤±1%R
|
|
|
Schwingungen (10-500HZ, 0,75mm, 6h)
|
Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt.
|
|
|
Temperaturänderungen (-55°C/30min,
+125°C/30min, 5 Zyklen) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Klimakategorie (IEC68-2-2)
|
ΔR≤± (3%R+0,1Ω),Dämmungswiderstand ≥100MΩ
|
|
|
Elektrische Ausdauer (0,5 W, 1000 h)
|
Der Wert der Verringerung der Schadstoffbelastung wird durch die Verringerung der Schadstoffbelastung in der Verringerung der Schadstoffbelastung verringert.
|
|
|
Mechanische Langlebigkeit (200 Zyklen)
|
Der Wert der Verringerung der Schadstoffbelastung wird durch die Verringerung der Schadstoffbelastung in der Verringerung der Schadstoffbelastung verringert.
|
|
|
Dauerhafte feuchte Wärme (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0,1Ω), Dämmungswiderstand ≥100MΩ
|
|
|
Körperliche Eigenschaften
|
Gesamtmaschinenfahrt
|
12 ± 2 Zyklen
|
|
Startdrehmoment
|
≤ 25 mN.m
|
Produktgröße
A: Ersatz. Wenn es einige defekte Artikel gibt, geben wir in der Regel unseren Kunden Kredit oder ersetzen sie bei der nächsten Lieferung.
F5: Wie überprüfen Sie alle Waren in der Produktionslinie?
A: Wir prüfen die Ware, wenn sie in den nächsten Produktionsschritt geht.
