BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz
  • BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz

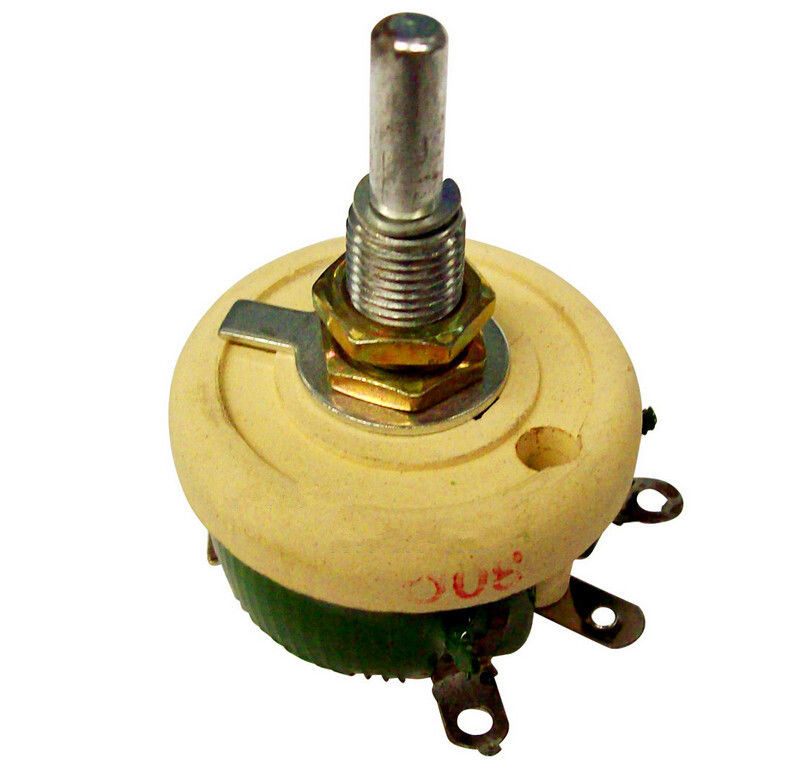

BC1 25 W bis 50 W Keramischer Wirewound Variabler Widerstand 1 bis 10K Ohm ±10 Prozent Toleranz

Herkunftsort Sichuan, China
Markenname BONENS
Modellnummer BC1
Produkt-Details
Widerstandsbereich:
1Ω bis 5kΩ
Widerstandstoleranz:
± 10%
Anschlusswiderstand:
≤ 0,2% oder 1 Ω
Isolationsresistenz:
≥100 mΩ (500VDC)
Maximale Spannung:
1000V
Isolationsspannung:
2500V
Temperaturbereich:
-55°C bis 350°C
Höchstheiztemperatur:
350℃
Rutschoute:
280 ± 5 ° (25-50 W), 300 ± 5 ° (≥ 100 W)
Rotationszyklen:
5000 Wochen
Vibrationswiderstand:
10 ~ 200 Hz, 40 m/S2, 3H △ R ≤ ± 3%r
Temperaturzirkulation:
-55 ° bis 85 °, je 30 min
Feuchtigkeitsbeständigkeit:
40 ± 2 ° C, RH: 95%-98%, 48H △ R ≤ ± 3%r
Lastwiderstand:
R ≤ 1KΩ, 5000 Zyklen, △ R ≤ ± 5%r
Stoßwiderstand:
60 ~ 100 Mal/min, 150 m/s2, 4000 mal
Nennwiderstandsbereich:
1 bis 10 kOhm
Nennleistung:
25W-50W
Typ:
Keramik-Drahtwiderstand, regelbar
Hervorheben:

25 W bis 50 W Bereich

,

Keramik-Wickelwiderstand

,

1 bis 10 kOhm

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
100
Produkt-Beschreibung
BC1-Reihe Hochleistungs-Wirewound-Potentiometer Rotationsrheostat
BC1 Series Wirewound Potentiometer BC1 Series Close-up View BC1 Series Side View BC1 Series Technical Diagram

Der BC-1-Drahtwundwiderstand verfügt über eine hohe Auflösungsfähigkeit mit einem breiten Widerstandsbereich.und Verschleißbeständigkeit. geeignet für die Anpassung von Spannung und Strom in Leistungsausrüstungen und Stromkreisen mit einer Leistung von nicht mehr als 380 V AC oder 220 V DC.

Technische Spezifikation
  • Höchstbetriebsspannung: 1000V (Isolierspannung 2500V)
  • Temperaturanstieg: Modelle mit 25 bis 100 Watt ≤ 300 K; Modelle mit ≥ 150 Watt ≤ 350 K
  • Schiebefahrt: Modelle mit 25 bis 50 Watt: 280 ± 5°; Modelle mit ≥ 100 Watt: 300 ± 5°
  • Lineare Abweichung: Nicht größer als ± 10% über die gesamte Strecke
  • Dauerhaftigkeit der Drehung: 5.000 Zyklen bei mindestens 90% Fahrt
  • Hochtemperaturprüfung: 40°C für 6 Wochen, Isolierwiderstand < 1,5mΩ
Produktmerkmale

Die Porzellandiskenvarianten der Serie BC1 mit Rotorarm sind für die Spannungs- und Stromregelung in industrieller elektrischer Ausrüstung bis zu 500 Volt ausgelegt.Der Widerstand verwendet eine hochwertige Widerstandsdrahtwunde auf einem Keramikskelett, mit einem hochtemperaturschützenden Emailleinbau, mit Ausnahme der gleitenden Kontaktfläche.

Technische Parameter
Elektrische Eigenschaften Umweltmerkmale
Standardwiderstandsbereich 1Ω bis 5KΩ Temperaturbereich -55°C bis 350°C
Widerstandsverträglichkeit ± 10% Vibrationen 10~200HZ,40m/S2, 3h△R≤±3%R
Endwiderstand ≤ 0,2% oder 1Ω Temperaturzyklus -55°C bis 85°C, △R<+3%R
Isolierwiderstand ≥ 100mΩ ((500Vdc) Luftfeuchtigkeit 40 ± 2 °C, RH: 95% bis 98%
Höchsttemperatur 350°C Belastungsbeständigkeit 5000 Zyklen (R≤1KΩ)
Mechanische Bewegung 300°±10° Stoßfestigkeit 60 bis 100 Mal/min, 150 m/s2
Anwendungen

Ideal für Telekommunikation, Eisenbahnsysteme, elektrische Geräte, Medizinprodukte, industrielle Maschinen,und Niederfrequenz-AC/DC-Elektroausrüstungen, die eine Spannungs-/Stromregulierung oder einen verstellbaren Lastwiderstand erfordern.

BC1 Series Dimensional Diagram BC1 Series Installation Example
