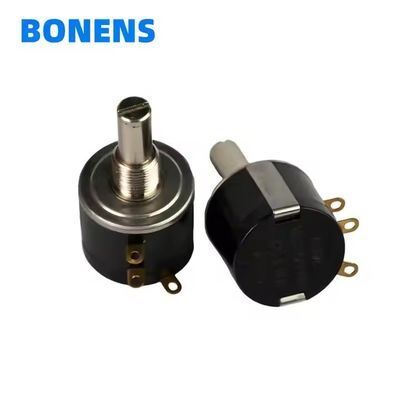

WXD4-23 3w Multi-Turn Wirewund Potentiometer 5K6 6K8 10K 22K Ohm

Produktname

WXD4-23 100 Ohm Mehrgang 3W Drahtwiderstand 101 Potentiometer b100k 3W 1K 2K2 3K3 4K7 5K6 10K 15K 22K 47K

Spot-Widerstandswert: 100 Ω 220 Ω 330 Ω 470 Ω 560 Ω 680 Ω 1K 1K5 2K2 3.3K 4.7K 5.6K 6.8K 10K 100K 22K 33K 47K 15K

Produktbeschreibung:

Modell: wxd4-23-3w
Attribut: Mehrgang-Präzisionspotentiometer
Verpackung: 1 Karton/5 Stück

1, Umgebungsbedingungen für die Verwendung:

Umgebungstemperatur: -50~+100 ℃;

Relative Temperatur: 98% bei einer Temperatur von +40 ℃;

Luftdruck: 107~47kPa;

Vibration: Die Vibrationsfrequenz beträgt 10-500Hz, mit einer Beschleunigung von 98m/s2;

Kollision: Frequenz ist 40-80 Mal/Minute, Beschleunigung ist 147m/s2;

Zentrifuge: Beschleunigung von 98m/s2.

2, Typ, Hauptparameter und Abmessungen

1. Die Typen und Außenmaße von Potentiometern sind in Abbildung 1 und Tabelle 1 dargestellt.

Außenmaße und Einbaumaße

.

2. Die Nennleistung des Potentiometers beträgt 3W und die hohe Betriebsspannung beträgt 200V (Effektivwert von DC oder AC).
3. Der Nenn-Gesamtwiderstandsbereich des Potentiometers beträgt 82 ω~ 100k ω, Die Widerstandsreihe ist in Tabelle 2 (d.h. e12-Reihe) gezeigt. Der Gesamtwiderstandsfehler beträgt ± 2%, ± 5% und ± 10%.
Die lineare Genauigkeit von Potentiometern ist unterteilt in ± 0,2%, ± 0,3%, ± 0,5% und ± 1%.
5. Das Modell, der Sortencode und das Beispiel für die Vertragserstellung für das Potentiometer: wxd4-23-3-10k ω ± 5% - c ± 0,3-25zs-3-4 GB/T15880-95 Im Beispiel sind das Modell und der Sortencode, die Nennleistung, der Nennwiderstand und der Fehler, die lineare Genauigkeit, die Wellenlänge, der Wellenendtyp, die Verschleißfestigkeitsklasse und der Code dieses Standards angegeben.

Produktmerkmale

1. Elektrische Festigkeit: Hält 1 Minute lang 750V (50Hz AC Effektivwert) ohne Durchschlag oder Funkenflug stand;
2. Isolationswiderstand: Vor Feuchtigkeit, ≥ 200m ω, Nach Feuchtigkeit ≥ 20m ω;
3. Drehmoment: 50~500gf.cm, mit einem Drehmomentverhältnis von 1:3;
4. Verschleißfestigkeitsklasse: Stufe 3 für 10000 Zyklen, Stufe 4 für 5000 Zyklen;
5. Konstante Feuchtewärme: Nach 96 Stunden bei 40 ± 2 ℃ und relativer Luftfeuchtigkeit von 93 ± 3% δ R/r überschreitet nicht ± 1%;
6. Elektrische Last: Nach 48 Stunden Nennlast δ R/r überschreitet nicht 1%.

Produktgröße

Spezifikationsparameter:

Anwendungsbereich

WXD4-23-3W 10K Europäisches Mehrkreis-Windkraft-Leistungs-Schiebe-Voltometer eignet sich für Telekommunikation, elektrische, elektronische Instrumente und Geräte zur präzisen Einstellung von DC- oder niederfrequenten Spannungen und Strömen. Die Eigenschaften von Stabilität
