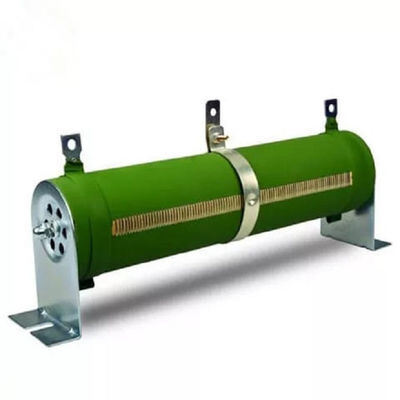

RX20 Wirewund Resistor Oberflächenisolierung Hochtemperaturbeständige Beschichtung
RX20 Wirewund Resistor Oberflächenisolierung Hochtemperaturbeständige Beschichtung
Key Attributes
Markenname:BONENS
Model Number:RX20
Place of Origin:Sichuan, China
Standard Packaging:Kartonverpackungen
Product Summary
RX20 einstellbare Drahtwiderstände 100W Hochleistungs-Keramikwiderstand Produktmerkmale: RX20 Drahtwiderstand, oberflächenisolierende hochtemperaturbeständige Beschichtung, mit hoher Leistung, starker Überlastfestigkeit, Hochspannungsfestigkeit (bezieht sich auf die Spannung zwischen Elektrode und ...
Produkt-Details
Hervorheben:
Beschichtung der hohen Temperatur
,Starker Überlastungswiderstand
,Hochspannungsausdauer
Model Number:
Rx20
Brand Name:
BONENS
Power Range:
10W bis 10000W
Resistance Tolerance:
± 5%
Voltage Range:
0.5KV bis 10KV
Resistance Range:
1R-1KR
Pressure:
AC2500V / 1min50Hz
Rated Temperature:
375 °C, kurzfristig / wiederholt 40% ED
Advantages:
Hochspannung
Packing:
Kartonverpackungen
Type:
Drahtgewickelte Keramik
Surface:
Isolierende Hochtemperaturbeschichtung
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
RX20 einstellbare Drahtwiderstände 100W Hochleistungs-Keramikwiderstand
Produktmerkmale:
RX20 Drahtwiderstand, oberflächenisolierende hochtemperaturbeständige Beschichtung, mit hoher Leistung, starker Überlastfestigkeit, Hochspannungsfestigkeit (bezieht sich auf die Spannung zwischen Elektrode und Montagehalterung).
RX20 ist mit lackierten Drahtwiderständen beschichtet, um zu isolieren und hohen Temperaturen standzuhalten, mit hoher Leistung, starker Überlastfestigkeit und Hochspannungsfestigkeit (bezieht sich auf den Druck zwischen Elektrode und Montagehalterung).
Spezifikationen:
| Leistungsbereich | 10W-10000W. |
| Spannungsbereich- | 0,5KV-10KV. |
| Widerstandsbereich | 1R-1KR. |
| Druck- | AC2500V / 1min50Hz. |
| IP-Schutzart | IP00. |
| Nenntemperatur- | 375 °C, kurzzeitig / wiederholt 40% ED. |
| Zeitkonstante des thermischen Gleichgewichts | τ = 200s. |
| Vorteile | Hohe Spannung. |
| Verpackung-- | Kartonverpackung. |
| Nachteile | schlechte Stoßfestigkeit |
Anwendungen:
simulierte Lasten, Entladegeräte, Industrie/Automatisierungsindustrie
Produktgröße:
Produkttabelle:
| Spezifikation |
Leistung (W) |
L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0,5 | N±0,5 | T±0,2 | Φd±0,2 |
Widerstandsbereich (Ω) |
Gewicht (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0,5 | 3 | 0,1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0,5 | 3 | 0,1~1K | 50 | |
| 30W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0,5 | 3 | 0,1~1K | 50 | |
| 40W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0,5 | 3 | 0,1~1K | 90 | |
| 50W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 100 | |
| 60W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 100 | |
| 75W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 180 | |
| 100W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 230 | |
| 150W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 300 | |
| 200W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0,6 | 3,8 | 0,1~2K | 390 | |
| 300W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1,5 | 6,3 | 0,1~2K | 550 | |
| 400W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1,5 | 6,3 | 0,1~2K | 690 | |
| 500W | 330 | 348 | 364 | 50 | 50 | 102 | 7,5 | 9 | 1,5 | 6,3 | 0,1~5K | 850 | |
| 800W | 430 | 448 | 464 | 50 | 50 | 102 | 7,5 | 9 | 1,5 | 6,3 | 0,1~5K | 1900 | |
| 1000W | 430 | 455 | 480 | 60 | 60 | 118 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 2250 | |
| 1500W | 430 | 460 | 492 | 70 | 70 | 132 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 2650 | |
| 2000W | 430 | 460 | 492 | 80 | 80 | 132 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 3000 | |
| 2500W | 500 | 530 | 562 | 70 | 70 | 132 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 3500 | |
| 3000W | 430 | 460 | 490 | 100 | 100 | 158 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 4000 | |
| 3500W | 430 | 460 | 490 | 100 | 100 | 158 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 4000 | |
| 4000W | 500 | 530 | 560 | 100 | 100 | 158 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 4650 | |
| 5000W | 600 | 630 | 660 | 100 | 100 | 158 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 5600 | |
| 6000W | 600 | 630 | 660 | 100 | 100 | 158 | 8,5 | 14 | 2,0 | 6,3 | 0,1~5K | 5600 |
*Hinweis: Die Größe dient nur als Referenz, spezifische Größe und Auswahl müssen konsultiert werden. Zulässige Abweichung des Widerstandswertes (%): ±5% ±10%, Spannungsfestigkeit (V): 3000.
Fertigprodukt-Identifikationscode:
| RX20 | 50 | 10R | J |
| Produktkategorie | Nennleistung | Widerstandswert | Präzision |
| RX20 Serie |
50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
Anmerkung: RX20 50W 10Ω ±5%, Modell: RX20-50-10RJ; Geringe Induktivität, fügen Sie den Buchstaben N zur Modellnummer hinzu, z.B.: N RX20-50-10RJ
Empfehlungen zur Widerstandsverwendung
Es wird empfohlen, bei der Verwendung von Widerständen in einer Schaltung eine Leistungsreserve von 1,5-facher Leistung zu lassen. Wenn die Schaltungsspannung 100V und der Strom 0,01A beträgt, berechnete Leistung: P = 100 * 0,01 = 1W, zu diesem Zeitpunkt kann der Widerstand nicht 1W verwenden, berechnen Sie 1 * 1,5 = 1,5W, es gibt keinen 1,5W Widerstand, daher müssen Sie einen 2W Widerstand verwenden.
FAQ:
F1. Kann ich Muster von LED-Leuchten bestellen?
A: Ja, wir begrüßen Musterbestellungen zum Testen und zur Qualitätsprüfung. Gemischte Muster sind akzeptabel.
F2. Was ist der Lieferzyklus?
A: Die Mustererstellung dauert 3-5 Tage und die Massenproduktion 8-10 Werktage.
F3. Haben Sie eine Mindestbestellmengenbeschränkung für LED-Leuchten?
A: Die Mindestbestellmenge ist gering, und ein Muster kann zur Inspektion bereitgestellt werden.
F4. Wie haben Sie die Ware versendet und wie lange hat es gedauert, bis sie angekommen ist?
A: Transport über DHL, UPS, FedEx oder TNT. Die Ankunft dauert 3-5 Tage. Luft- und Seefracht sind ebenfalls optional.
F5. Wie werden Bestellungen für LED-Leuchten bearbeitet?
A: Zuerst teilen Sie uns Ihre Anfrage oder Anwendung mit. Zweitens erstellen wir ein Angebot basierend auf Ihren Anforderungen oder unseren Vorschlägen. Drittens bestätigt der Kunde das Muster und leistet eine Anzahlung als formelle Bestellung. Viertens arrangieren wir die Produktion.
F6. Kann ich mein Logo auf dem LED-Produkt anbringen?
A: Ja. Bitte informieren Sie uns formell vor der Produktion.
F7: Bieten Sie eine Garantie für das Produkt an?
A: Ja, wir bieten eine 5-jährige Garantie für unsere Produkte an.
