Haus > produits > Wirewound-Widerstand > Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS

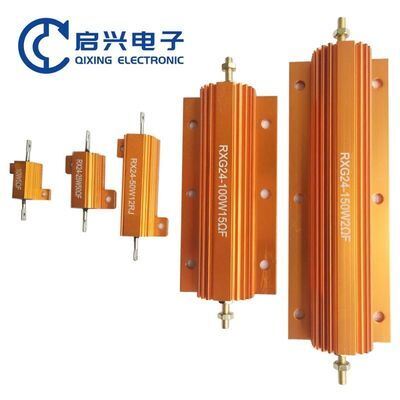

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS

Produkt-Details

Herkunftsort: China

Markenname: BONENS

Zertifizierung: RoHS

Modellnummer: RX24/RXG24

Zahlungs-u. Verschiffen-Ausdrücke

Erhalten Sie besten Preis
Hervorheben:

Aluminiumgehäuse

,

Präzisions-Wirelwinding-Widerstand

,

Präzisions-Wirbelwund-Widerstand RoHS

Typ:
Aluminiumgehäusewiderstand
Modell:
RX24/RXG24
Nennleistungsspielraum:
5W bis 500W
Zulässige Abweichung des Widerstands:
5%
Material:
Drahtwunde
Temperaturkoeffizient:
PTC
Temperaturumwälzungsbereich:
≤ 300 ppm/°C
Betriebstemperaturbereich:
-55°C bis +300°C
Leistungsmerkmale:
Stark
Form:
Flachblattform
Frequenzmerkmal:
UHF
Typ:
Aluminiumgehäusewiderstand
Modell:
RX24/RXG24
Nennleistungsspielraum:
5W bis 500W
Zulässige Abweichung des Widerstands:
5%
Material:
Drahtwunde
Temperaturkoeffizient:
PTC
Temperaturumwälzungsbereich:
≤ 300 ppm/°C
Betriebstemperaturbereich:
-55°C bis +300°C
Leistungsmerkmale:
Stark
Form:
Flachblattform
Frequenzmerkmal:
UHF
Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS
Aluminium-Schal Präzisionsdrahtgewickeltem Widerstand Ladeentladungslast Shuntwiderstand
1 GOLDEN ALUMINIUM-RESISTOR aus der Schale

Produktbezeichnung 产品名称

Hochleistungsgold-Aluminium-Widerstand

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 0

Produktbeschreibung

Die Oberfläche des Gold-Aluminium-Widerstands hat eine Wärmeabbau-Rille, kleine Größe, große Leistung, hohe Temperaturbeständigkeit, starke Überlastkapazität, Wetterbeständigkeit, hohe Präzision,Standard niedriger Induktionswiderstand, hohe Stabilität, starke Architektur und seine Flexibilität ist gut für mehrere Kombinationsoptionen, was zu mechanischem Schutz und einfacher Installation und Verwendung beiträgt.

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 1

Eigenschaften 产品特点

1Kleine Größe und hohe Leistung
2- robuste Struktur und hohe Stabilität;
3. Aluminium-Hülle zur Wärmeableitung, geeignet für die Montage von Wärmeabsatzteilen.

4. Silizium-Kupfer-Film-Komprimierungsform, gute Isolationsleistung;
5. Erfüllt die bleifreien/RoHS-Anforderungen

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 2



Produktanwendung Produktanwendung

Anwendungsbereich von Hochleistungs-Gold-Aluminium-Schalenwiderständen: weit verbreitet in der Stromversorgung, Frequenzwandler, Aufzug, Bühnen-Audio und High-End-Ausrüstungsindustrie

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 3

Abmessungen 尺寸

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 4

Stil Abmessungseinheit: mm
L1±2 L2±1 L3±1 A±1 B±1 C ± 1 E±0.3 S±1 H±0.5
RXG24 10w 32 19 14 20 15.5 10.5 2 10 5
RXG24 25w 47 27 18 27 19 15 3.2 15.5 7
RXG24 50w 70 50 39 29 21 15 3.2 15.5 7
RXG24 80w 102 66 35 47 37 28 4.5 25 12
RXG24 100w 135 89 69 70 48 46 5 44.5 19.5
RXG24 250w 155 114 98 77 64 53 5 55.5 25
RXG24 300w 155 114 98 77 64 53 5 55.5 25



Technische Spezifikationen

Stil Leistungsbewertung Widerstandsbereich ((Ω) maximale Betriebsspannung ((V) Fläche der Wärmeablassplatte


Gewicht

(g)

mit einer Breite von nicht mehr als 15 mm ohne Wärmeablassplatte KAL NKAL
(nicht induktiv)
KAL NKAL
(nicht induktiv)
Fläche
(cm2)
Stärke
(mm)
RXG24 10w 10 8 0.02-6K 0.03-2.3K 245 180 415 1 6
RXG24 25w 25 13 0.012-15K 0.02-5.5K 500 300 535 1 11
RXG24 50w 50 10 0.01-40K 0.02-12K 1300 600 995 1 30
RXG24 80w 80 45 0.1-3.0K 0.1-3.0K 1500 1000 995 3 90
RXG24 100w 100 50 0.4-50K 0.12-25K 1900 1340 995 3 160
RXG24 250w 250 60 0.6-80K 0.15-40K 2500 1750 4765 3 480
RXG24 300w 300 70 0.6-90K 0.15-50K. 2500 1750 4765 3 550



Leistungsschwächungskurve und Temperaturanstiegskurve Leistungsschwächungskurve und Aufwärmkurve

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 5          Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 6

                                               Leistungsverhältnis, Temperaturkurve, Aufstiegskurve





Leistungsmerkmale

项目Artikel 2 标准值 (Standardwert)Standards 测试方法Prüfmethoden
短时间过负荷 (Kurzzeitüberlastung)
Kurzzeitige Überlastung
± 1% 2.5倍额定功率 (Zahlungskurs)/5
2.5 mal Leistung/5 Sekunden
温度系数
Temperaturkoeffizient
± 200 PPM/°C 实验温度:室温+100°C
Prüftemperatur: Innenraumtemperatur.100°C
耐热性 Wärmebeständigkeit
Widerstand gegen Lötwärme
± 1% ¥ Zinntemperatur:350 ± 10°C,时间:3
Löttemperatur: 350 ± 10°CZeit: 3 Sekunden.
elektrisch belastbar
Dielektrische Widerstandsspannung
无烧毁或绝缘性破坏
Keine Ausfälle oder Flashover
施加 Direktstromstrom500 V持续1Ich bin ein paar Minuten weg.
500 V für 60 Sekunden
耐湿负荷 (Wasserauslastung)
Luftfeuchtigkeit - Lebensbelastung
± 0,5% 温度:40 ± 2°C,Vergleichsfeuchtigkeit:90 bis 95%1倍额定 Arbeitsdruck
时间1000小时(1.5小时开0.5小时关)Nennspannung
1.5 Stunden eingeschaltet,0.5 Stunden ausgeschaltet bei 40±2
°C,90-95&RH für 1000h
负荷 Lebensdauer
Ladezeit
± 2,0% 温度:25°C,1倍额定 Arbeitsdruck, Zeit1000小时
(1.5小时开0.5小时关) Nennspannung 1,5 Stunden eingeschaltet,0.5 Stunden
Ab 25 Uhr
°Cfür 1000 Stunden
√ √ √ √
Schweißbarkeit
吃锡 Fläche95%Wie oben
Mindestens 95% Abdeckung
¥ Zinntemperatur:235 ± 5°C,时间:2±0.5
235 ± 5°Cfür 2±0,5 Sekunden





Typ Spezifikation 型号说明

Hochleistungs-Gold-Aluminium-Schal-Wirelwinding-Widerstand

zum Beispiel:RX24TM20W15RJ

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 7

RXG24 T M 20 W 15R J
ProduktkategorienStil Kleine Gruppen
Kleine Klassifikation
Einbaumethode
Einrichtung
功率
Macht
成品阻值
Wert
誤差
Toleranz
RXG24Gold-Gelb 电阻
Der goldene Widerstand
NKAL
无感金黄色 电阻
Sinnloser goldener Widerstand

Ich...单边安装孔式
Ich...双边安装孔式 双边安装孔式 双边安装孔式

Einseitige Einbaugruppe
S-bilaterale Befestigungsöffnung

Ich...端子式
Ich...引线式

M-Terminaltyp
Y-Blei-Typ

10 W
25 W
300 W
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ
F ± 1%
G ± 2%
J ± 5%



Produktverpackung Produktverpackung

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 8

Produktkataloge Produktkatalog



Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 9

2 LED-Widerstand für AUTO-LICHT



LED-Lichtwiderstand, LED-Fahrzeug-Widerstand

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 10

Produktbezeichnung 产品名称

Fahrzeug-LED-Schaltsignal-Gold-Aluminium-Gehäuse-Widerstand HID-Widerstand

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 11

Produktbeschreibung

Fahrzeuglichtwiderstand, LED-Widerstand, HID-Decoderwiderstand, Aluminiumgehäusewiderstand, 50W-Widerstand

1Die Verwendung von hochtemperaturbeständiger Keramik als Widerstandsmatrix führt zu einer hohen Wärmeabbauleistung.
2. Auswählen von hochstabilem Widerstands-Legierungsdraht, Wickeln Sie es nach strengen Prozessmethoden und schweißen Sie es an zwei oder mehr leitfähigen Enden,die den Widerstand ausmachen, eine starke Aufprallfestigkeit und hohe Stabilität aufweisenDie nicht brennbare Farbverkapselung bietet einen wirksamen Schutz für den Widerstandsdraht und verbessert so seine Lebensdauer.
3. Gemäß verschiedenen Fahrzeugmodellen und Kundenbedürfnissen Temperatur Sicherungen und Kunststoffbasen zu fertigen Produkten zusammenstellen.

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 12



Eigenschaften 产品特点

1. Automobilverstellungswiderstände weisen die Eigenschaften hoher Leistung, geringer Größe, niedriger Temperatur und stabiler Leistung auf;

2. Ein einzelner Widerstand kann einen oder mehrere Widerstandswerte erreichen;

3Die Widerstandsmatrix kann in verschiedenen Formen wie Kreis, Flach oder Quadrat nach verschiedenen Fahrzeugmodellen und Kundenanforderungen ausgewählt werden.Der Widerstandswickeldraht kann entweder flach oder rund sein. Kann gewürfelt werden: Kunststoffbasen können nach Kundenanforderungen installiert und zusammengebaut werden und können mit mehreren Farben angepasst werden;

4Temperaturverschlüsse mit unterschiedlichen Temperaturen und Anforderungen können auch je nach Kunden ausgestattet werden.

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 13

Anwendung von Produkten

Weit verbreitet in verschiedenen Fahrzeugmarken und -arten (Widerstand gegen Bläser/Widerstand gegen Lüftergeschwindigkeitsregelung/Widerstand gegen Hecklichter).

Aluminiumschalen Präzisionsdrahtverbundener Widerstand Ladeentladung Last Shunt Widerstand RoHS 14

Technische Spezifikationen

Modell Nennleistung ((W) Widerstandsbereich (Ω) Widerstand
(%)
Temperaturkoeffizient ((×10-
6/
°C)
Isolierspannung
(V)
Maximale Überlastspannung
(V)
mit einer Breite von nicht mehr als 15 mm ohne Wärmeablassplatte
RX24 5 3 0.0121KΩ F ((± 1%)
J ((± 5%)
± 100
±50
1000 1500
10 8 0.010~1.5KΩ
20 12.5 0.012~7.5KΩ
30 15 0.012~10KΩ
50 20 0.010~15KΩ
RXG24 75 45 0.012~20KΩ 2000 3000
100 50 0.012 ~ 24KΩ
150 55 0.012~30KΩ
200 55 0.012~36KΩ
250 60 0.012~39KΩ
300 75 0.010~47KΩ
500 200 0.010~51KΩ



Leistungsmerkmale

项目Artikel 标准值Standard 测试方法Prüfmethoden
短时间过负荷 (Kurzzeitüberlastung)
Kurzzeitige Überlastung
△R≤±(2%R0+0,05Ω) 增加额定功率的电压或最高阻阻值并计算每度的阳值变化率
Um die Spannung um das Zehnfache der Nennleistung oder den höchsten Widerstand und die Widerstandsänderungsrate jeder Berechnung zu erhöhen
温度系数
Temperaturkoeffizient
± 300 PPM/°C 实验温度:室温+100°C
Prüftemperatur; Temperatur im Innenraum 100°C
耐热性 Wärmebeständigkeit
Widerstand gegen Lötwärme
△R≤±(1%R0+0,05Ω) ¥ Zinntemperatur: 350±10°C, Zeit: 3 Sekunden
Schweißtemperatur: 350 ± 10 °C, Zeit: 3 Sekunden
温度zyklus
Temperaturzyklus
△R≤±(5%R0+0,05Ω) Bei 55°C 30 Minuten platzieren und dann bei +25°C 10.15 Minuten platzieren und dann
Wieder bei +275°C 30 Minuten, dann wieder bei +25°C 10-15 Minuten, 5 Zyklen
In 55 DEG C bei 30 Minuten und dann bei +25 C 10-15 Minuten, und dann in +275 DEG C bei 30 Minuten und dann bei +25 C 10-15 Minuten,insgesamt 5 Zyklen
耐湿负荷 (Wasserauslastung)
Luftfeuchtigkeit - Lebensbelastung
△R≤±(5%R0+0,05Ω) 温度:40±2°C, relative Feuchtigkeit:90-95%,1mal der festgelegte Arbeitsdruck, Zeit
1000 Stunden (oder 1,5 Stunden)
Nennspannung 1,5 Stunden eingeschaltet,0.5 Stunden ausgeschaltet bei 40 ± 2 °C, 90-95 & RH für 1000 Stunden"
耐温负荷 Lebensdauer
Temperaturwiderstandslastdauer
△R≤±(5%R0+0,05Ω) Bei 70±2°C in einem konstant feuchten Lager ein Höchststromdruck oder ein Höchststromdruck erhöhen.
共1000小时 (通1.5小时,断0.5小时)
In der Konstante 70 plus oder minus 2 DEG C Temperatur- und Luftfeuchtigkeitskasse wird die Nennspannung oder die maximale Betriebsspannung (je nachdem, welche niedriger ist) insgesamt 1000 Stunden (1,5 Stunden,0.5 Stunden)
√ √ √ √
Schweißbarkeit
吃锡 Fläche 95% oder mehr
Mindestens 95% Abdeckung
¥ Zinntemperatur:245±3°C, Zeit:2±0.5 Sekunden245±3°C für 2-3 Sekunden
断续过负荷 (aufgeschlossene Überlast)
Intermittierende Überlastung
△R≤±(1%R0+0,05Ω) 4fache festgelegte Stromspannung oder höchste abschließende Belastung (z.B. kleiner) Test 1 Sekunde, Stopp 25 Sekunden,
Zyklus 10000+200 mal
4 mal die Nennspannung oder die maximale Spannung der intermittierenden Last (je nachdem, welcher kleiner ist), um eine Sekunde zu testen, 25 Sekunden zu stoppen.Schleife 10000+200 Mal
引出端强度 (Wegweiterung)
Endziehfestigkeit
△R±(2%R0+0,1Ω) Zugkraft 10N
Spannung 10N
Feuerfestigkeit
Flammenbeständigkeit
Unsichtbare Flamme
Es gibt kein offensichtliches Feuer.
Aufgeteilt nach 5,1016 mal Leistung plus Wechsellast 5 Minuten
Entsprechend 5, 10,16 mal die Leistung plus Wechselstrombelastung für 5 Minuten



Typ Spezifikation

Aluminium Gehäuse Widerstand Autolampe LED Widerstand 20W

zum Beispiel:RX24TM20W15RJ

RXG24 T M 20 W 15R J
ProduktkategorienStil Kleine Gruppen
Kleine Klassifikation
Einbaumethode
Einrichtung
功率
Macht
成品阻值
Wert
誤差
Toleranz
RXG24汽车电阻
Fahrzeugwiderstand

Ich...单边安装孔式
Ich...双边安装孔式 双边安装孔式 双边安装孔式

Einseitige Einbaugruppe
S-bilaterale Befestigungsöffnung

Ich...端子式
Ich...引线式

M-Terminaltyp
Y-Blei-Typ

10 W
25 W
300 W
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ
F ± 1%
G ± 2%
J ± 5%
