Hochleistungs-Gold-Aluminium-Schalen-Draht-Wund-Widerstand 20W OEM ODM Custom
Hochleistungs-Gold-Aluminium-Schalen-Draht-Wund-Widerstand 20W OEM ODM Custom
Key Attributes
Markenname:BONENS
Model Number:RX24/RXG24
Place of Origin:Sichuan, China
Certification:RoHS
Standard Packaging:Kartonverpackung
Product Summary
Hochleistungs-Drahtwiderstand mit goldenem Aluminiumgehäuse, 20 W ① GOLD-ALUMINIUM-SHELL-WIDERSTAND Produktname 产品名称 Hochleistungswiderstand aus goldenem Aluminiumgehäuse Produktbeschreibung: 产品描述 Die Oberfläche des Gold-Aluminium-Gehäusewiderstands verfügt über eine Wärmeableitungsnut, geringe Grö...
Produkt-Details
Hervorheben:
20W anpassbarer Leistungsgrad
,OEM ODM -Service
,Gehäuse aus goldfarbenem Aluminium
Type:
Aluminiumgehäusewiderstand
Model:
RX24/RXG24
Rated Power Range:
5W bis 500W
Allowable Resistance Deviation:
5%
Material:
Drahtwunde
Temperature Coefficient:
PTC
Temperature Drift Range:
≤ 300 ppm/°C
Working Temperature Range:
-55°C bis +300°C
Power Characteristics:
Stark
Shape:
Flachblattform
Frequency Characteristic:
UHF
Rated Power:
20W
Service:
OEM-ODM
Certification:
RoHS
Housing:
Gehäuse aus goldfarbenem Aluminium
Application:
Benutzerdefinierte Leistung
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
Hochleistungs-Drahtwiderstand mit goldenem Aluminiumgehäuse, 20 W
① GOLD-ALUMINIUM-SHELL-WIDERSTAND
Produktname 产品名称
Hochleistungswiderstand aus goldenem Aluminiumgehäuse
Produktbeschreibung: 产品描述
Die Oberfläche des Gold-Aluminium-Gehäusewiderstands verfügt über eine Wärmeableitungsnut, geringe Größe, große Leistung, hohe Temperaturbeständigkeit, starke Überlastfähigkeit, Wetterbeständigkeit, hohe Präzision, standardmäßig niedrigen induktiven Widerstand, hohe Stabilität, starke Architektur und seine Flexibilität ist gut für mehrere Kombinationsmöglichkeiten, was dem mechanischen Schutz und der einfachen Installation und Verwendung förderlich ist.
Features 产品特点
1. Kleine Größe und hohe Leistung
2. Robuste Struktur und hohe Stabilität;
3. Aluminiumgehäuse zur Wärmeableitung, geeignet für den Einbau von Wärmeableitungsplatten.
4. Silikon-Kupferfilm-Formpressen, gute Isolationsleistung;
5. Entspricht den bleifreien/RoHS-Anforderungen
Produktanwendung 产品应用
Anwendungsbereich von Hochleistungswiderständen mit Goldaluminiumgehäuse: weit verbreitet in der Stromversorgungs-, Frequenzumrichter-, Aufzugs-, Bühnen-Audio- und High-End-Geräteindustrie
Abmessungen 尺寸
| Stil | Maßeinheit: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0,3 | S±1 | H±0,5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |

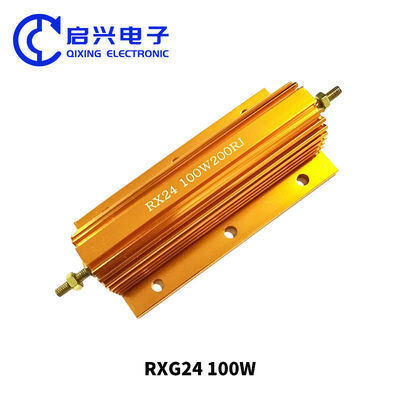

| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44,5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
Technische Daten hier
| Stil | Nennleistung | Widerstandsbereich (Ω) | maximale Arbeitsspannung (V) | Bereich der Wärmeableitungsplatte |
(G) |
||||
| Mit Wärmeableitungsplatte | Ohne Wärmeableitungsplatte | KAL | NKAL (nicht induktiv) |
KAL | NKAL (nicht induktiv) |
Oberfläche (cm²) |
Dicke (mm) |
||
| RXG24 10w | 10 | 8 | 0,02-6K | 0,03–2,3 K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0,012-15K | 0,02–5,5 K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0,01-40K | 0,02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0,1–3,0 K | 0,1–3,0 K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0,4-50K | 0,12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0,6-80K | 0,15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0,6-90K | 0,15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Leistungsreduzierungskurve und Temperaturanstiegskurve
PowerDerationg-Kurve Temp.-Anstiegskurve
Leistungsmerkmale 主要参数
| 项目Artikel | 标准值Standard | 测试方法Testmethoden |
| 短时间过负荷 Kurzzeitige Überlastung |
±1 % | 2.5倍额定功率/5秒 2,5-fache Leistung/5 Sekunden |
| 温度系数 Temperaturkoeffizient |
±200 ppm/℃ | 实验温度:室温+100℃ Testtemperatur: Innentemperatur 100 °C℃ |
| 耐热性 Beständigkeit gegen Lötwärme |
±1 % | 焊锡温度:350 ± 10℃,Beschreibung:3秒 Löttemperatur: 350 ± 10℃,Zeit:3 Sekunden |
| 耐电压 Dielektrische Spannungsfestigkeit |
无烧毁或绝缘性破坏 Kein Ausfall oder Überschlag |
施加直流电压500V持续1分钟 500 V für 60 Sekunden |
| 耐湿负荷 Lebensdauer der Luftfeuchtigkeit |
±0,5 % | 温度:40±2℃,相对湿度:90-95 %,1倍额定工作电压 时间1000小时(1.5小时开0,5小时关)Nennspannung 1,5 Std. EIN, 0,5 Std. AUS bei 40 ± 2℃,90-95&RH für 1000h |
| 负荷寿命 Lebensdauer laden |
±2,0 % | 温度:25℃,1倍额定工作电压,时间1000小时 (1.5小时开0,5小时关)Nennspannung 1,5 Std. EIN, 0,5 Std AUS bei 25℃für 1000 Stunden |
| 可焊锡性 Lötbarkeit |
吃锡面积95 %Ja Mindestens 95 % Abdeckung |
焊锡温度:235±5℃,Beschreibung:2±0,5秒 235±5℃für 2 ± 0,5 Sekunden |
Typspezifikation 型号说明
Hochleistungs-Drahtwiderstand mit goldenem Aluminiumgehäuse. Beschreibung des Produktmodells
zum Beispiel:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Stil | 小分类 Kleine Klassifizierung |
安装方式 Installation |
功率 Leistung |
成品阻值 Wert |
误差 Toleranz |
| RXG24金黄色铝壳电阻 Goldener Widerstand NKAL无感金黄色铝壳电阻 Sinnloser goldener Widerstand |
T-单边安装孔式 T-förmiger, einseitiger Montagelochtyp |
M-端子式 M-Terminal-Typ |
10W 25W 300W |
R01 0,01 Ω R10 0,1 Ω 15R 15Ω 40K 40KΩ |
F ±1 % G ±2 % J ±5 % |
Produktverpackung 产品包装
Produktkataloge 产品目录
② LED-WIDERSTAND FÜR AUTOLICHTER
LED-Lichtwiderstand LED车灯电阻器
Produktname 产品名称
Kfz-LED-Blinker mit goldenem Aluminiumgehäuse, Widerstand, HID-Widerstand
Produktbeschreibung: 产品描述
Kfz-Lichtwiderstand, LED-Widerstand, HID-Decoder-Widerstand, Aluminiumgehäuse-Widerstand, 50-W-Widerstand
1. Durch die Verwendung hochtemperaturbeständiger Keramik als Widerstandsmatrix weist es eine hohe Wärmeableitungsleistung auf
2. Wählen Sie einen hochstabilen Widerstandslegierungsdraht aus, wickeln Sie ihn nach strengen Prozessmethoden auf und schweißen Sie ihn punktuell an zwei oder mehr leitenden Anschlüssen, damit der Widerstand eine starke Schlagfestigkeit und hohe Stabilität aufweist. Die nicht brennbare Farbverkapselung bietet einen wirksamen Schutz für den Widerstandsdraht und verbessert dadurch dessen Lebensdauer.
3. Je nach Fahrzeugmodell und Kundenbedarf Temperatursicherungen und Kunststoffsockel zu fertigen Produkten zusammenbauen.
Features 产品特点
1. Kfz-Einstellwiderstände zeichnen sich durch hohe Leistung, geringe Größe, niedrige Temperatur und stabile Leistung aus.
2. Ein einzelner Widerstand kann einen oder mehrere Widerstandswerte erreichen;
3. Die Widerstandsmatrix kann je nach Fahrzeugmodell und Kundenanforderungen in verschiedenen Formen wie kreisförmig, flach oder quadratisch ausgewählt werden. Der Widerstandswicklungsdraht kann entweder flach oder rund sein. Kann gewellt werden: Kunststoffsockel können je nach Kundenwunsch installiert und zusammengebaut werden und können mit mehreren Farben individuell gestaltet werden;
4. Temperatursicherungen mit unterschiedlichen Temperaturen und Anforderungen können auch nach Kundenwunsch ausgestattet werden.
Produktanwendung产品应用
Weit verbreitet in verschiedenen Automarken und -typen (Kfz-Gebläsewiderstand/Lüftergeschwindigkeitskontrollwiderstand/Kfz-Rücklichtwiderstand).
Technische Daten hier
| Modell | Nennleistung (W) | Widerstandsbereich (Ω) | Widerstandstoleranz (%) |
Temperaturkoeffizient(×10- 6/℃) |
Isolationsspannung (V) |
Maximale Überlastspannung (V) |
|||||||||||||
| Mit Wärmeableitungsplatte | Ohne Wärmeableitungsplatte | ||||||||||||||||||
| RX24 | 5 | 3 | 0,012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0,010 ~ 1,5 kΩ | |||||||||||||||||
| 20 | 12.5 | 0,012 ~ 7,5 kΩ | |||||||||||||||||
| 30 | 15 | 0,012~10KΩ | |||||||||||||||||
| 50 | 20 | 0,010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0,012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0,012~24KΩ | |||||||||||||||||
| 150 | 55 | 0,012 ~ 30 kΩ | |||||||||||||||||
| 200 | 55 | 0,012~36KΩ | |||||||||||||||||
| 250 | 60 | 0,012 ~ 39 kΩ | |||||||||||||||||
| 300 | 75 | 0,010~47KΩ | |||||||||||||||||
| 500 | 200 | 0,010 ~ 51 kΩ | |||||||||||||||||
Leistungsmerkmale 主要参数
| 项目Items | 标准值Standard | Weitere Informationen zu Testmethoden |
| 短时间过负荷 Kurzzeitige Überlastung |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻值并计算每度的阳值变化率 Erhöhen Sie die Spannung um das Zehnfache der Nennleistung oder um den höchsten Widerstand und die Widerstandsänderungsrate jeder Berechnung |
| 温度系数 Temperaturkoeffizient |
±300 ppm/℃ | Temperatur: 100 °C Prüftemperatur; drinnen Temp.100℃ |
| 耐热性 Beständigkeit gegen Lötwärme |
△R≤±(1%R0+0,05Ω) | Temperatur: 350 ± 10 °C, Temperatur: 3 °C Löttemperatur: 350 ± 10 °C, Zeit: 3 Sekunden |
| 温度循环 Temperaturwechsel |
△R≤±(5%R0+0,05Ω) | 在-55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后 再在+275℃时放置30分钟, 然后再在+25℃时放置置10-15分钟, 共循环5次 Bei 55 °C für 30 Minuten und dann bei +25 °C für 10–15 Minuten, dann bei +275 °C für 30 Minuten und dann bei +25 °C für 10–15 Minuten, insgesamt 5 Zyklen |
| 耐湿负荷 Lebensdauer der Luftfeuchtigkeit |
△R≤±(5%R0+0,05Ω) | Temperatur: 40 ± 2 ℃, Temperaturbeständigkeit: 90–95 %, 1 Temperaturbereich, max 1000小时(1,5小时开0,5小时关) Nennspannung 1,5 Std. EIN, 0,5 Std. AUS bei 40 ± 2 °C, 90–95 °F und 1000 Std. |
| 耐温负荷寿命 Temperaturbeständigkeit, Lebensdauer |
△R≤±(5%R0+0,05Ω) | 在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 1000 小时 (1,5 小时, 0,5 小时) In der Box mit konstanter Temperatur und Luftfeuchtigkeit von 70 plus oder minus 2 °C wird die Nennspannung oder die maximale Arbeitsspannung (je nachdem, welcher Wert niedriger ist) für insgesamt 1000 Stunden (1,5 Stunden, 0,5 Stunden) angelegt. |
| 可焊锡性 Lötbarkeit |
95 % der Preise Mindestens 95 % Abdeckung |
Temperatur: 245 ± 3 °C, Temperatur: 2 ± 0,5 °C, Temperatur: 245 ± 3 °C für 2–3 Sekunden |
| 断续过负荷 Zeitweilige Überlastung |
△R≤±(1%R0+0,05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, 循环10000+200次 4-fache Nennspannung oder maximale intermittierende Lastspannung (je nachdem, welcher Wert kleiner ist), um eine Sekunde lang zu testen und 25 Sekunden lang anzuhalten. Schleife 10.000 + 200 Mal |
| 引出端强度 Endzugfestigkeit |
△R±(2%R0+0,1Ω) | 拉力10N Spannung 10N |
| 耐燃性 Flammwidrigkeit |
不可有明显火焰 Es gibt kein offensichtliches Feuer |
分别按5,10,16倍功率加交流负荷5分钟 Jeweils nach 5 das 10,16-fache der Leistung plus Wechselstromlast für 5 Minuten |
Typspezifikation型号说明
Aluminiumgehäuse Widerstand Autolampe LED-Widerstand 20W
zum Beispiel:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Stil | 小分类 Kleine Klassifizierung |
安装方式 Installation |
功率 Leistung |
成品阻值 Wert |
误差 Toleranz |
| RXG24汽车电阻 Automobilwiderstand |
T-单边安装孔式 T-förmiger, einseitiger Montagelochtyp |
M-端子式 M-Terminal-Typ |
10W 25W 300W |
R01 0,01 Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ±1 % G ±2 % J ±5 % |
