RXLG-Slide-Dynamischer Bremswiderstand 200w 500w 600w
RXLG-Slide-Dynamischer Bremswiderstand 200w 500w 600w
Key Attributes
Markenname:BONENS
Model Number:RXLG
Place of Origin:Sichuan, China
Standard Packaging:Kartonverpackung
Product Summary
PRODUKTNAME Bremsewiderstand 150W Aluminiumgehäuse Widerstand Frequenzumrichter Widerstand PRODUKTEINFÜHRUNG RXLG Trapezförmiger Aluminiumschalenwiderstand, auch bekannt als Bremswiderstand, Regenerationswiderstand, Lastwiderstand, Entladewiderstand, Bremswiderstand, Hochleistungswiderstand, ...
Produkt-Details
Hervorheben:
Schiebverstellbarer Typ
,200W 500W 600W
,Dynamische Bremsung verwenden
Rated Power Range:
60w bis 2000w
Operating Voltage Range:
< 1,5 kV
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
3 000 V
Highest Precision:
1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤ 400 ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
Gewinde / Blei / Einsatz
Type:
Dynamisches Gleitbremsen
Power:
200W, 500W, 600W
Application:
Inverter, Servobremsung
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
PRODUKTNAME
Bremsewiderstand 150W Aluminiumgehäuse Widerstand Frequenzumrichter Widerstand
PRODUKTEINFÜHRUNG

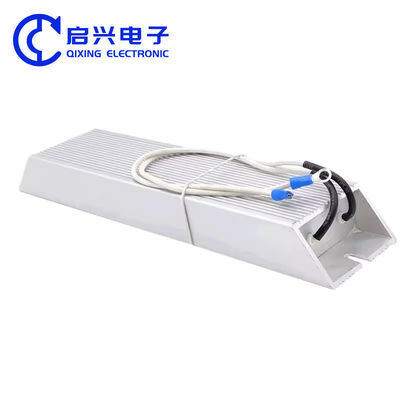

RXLG Trapezförmiger Aluminiumschalenwiderstand, auch bekannt als Bremswiderstand, Regenerationswiderstand, Lastwiderstand, Entladewiderstand, Bremswiderstand, Hochleistungswiderstand, Entladewiderstand usw.
Der RXLG Aluminiumschalen-Bremswiderstand verwendet eine Aluminiumlegierungsschale mit hoher Wärmeableitung und ein hochtemperaturbeständiges Material als Widerstandsmatrix, eine hochisolierende und nicht brennbare Füllstoffvergussmasse. Das Widerstandssubstrat ist eng mit dem Widerstandsdraht und der Metallschale verbunden, was eine hohe Stabilität und Wärmeleitfähigkeit aufweist. Er verfügt über schnelle Wärmeableitung, Vibrationsfestigkeit, hohe Leistung und starke Überlastfestigkeit, geringe Größe, einfache Installation, schönes Aussehen, geeignet für raue industrielle Steuerumgebungen und ist ein ideales unterstützendes Produkt für elektronische Leistung. Er wird häufig in Wechselrichterbremsen, Aufzügen, Walzwerken, Kränen, Drahtziehmaschinen und Lastalterungstests eingesetzt.
PRODUKTMATERIALBESCHREIBUNG
RX20 Porzellanrohr Hochleistungs-Lastalterungs-Entlade-Brems-Schleifwiderstand
| Außenschale | Gute Wärmeableitung, geeignet für Kühlkörpermontage, hohe Isolierung, vollständige Schweißkonstruktion, auf dem Substrat montiert, sollte wärmeabsorbierende Wirkung haben, mit umweltfreundlicher Formstruktur, keine induktive Wicklung von geringen reaktiven Komponenten |
| Leitungsdraht | Konstantandraht oder Nichrom-Legierungsdraht, abhängig vom Widerstandswert |
| Kernmaterialien | Keramik oder Talkporzellan, abhängig von der physikalischen Größe |
| Kühlkörper | Die Verarbeitung ist fein, die Wicklung ist gleichmäßig, die Verwendung von anorganischen Beschichtungen und die Isolierung ist langlebig. Überwindet die Übertragung |
PRODUKT MERKMALE
RXLG Trapezförmiger Aluminiumschalenwiderstand Merkmale:
1. Kleine Größe, hohe Leistung, starke Überlastkapazität, gute Wärmeableitung, Wetterbeständigkeit, Vibrationsfestigkeit·
2. Einfach fest zu installieren, leicht an Kühlkörper anzubringen. Geeignet für den Einsatz in anspruchsvollen und rauen Umgebungen
3. RXLG Serie Trapezförmiger Aluminiumschalenwiderstand besteht aus einer Aluminiumlegierungsschale mit hoher Wärmeableitung
4. Hochtemperaturbeständiges Silikonharz und Silikastaub, vollständig versiegelte Füllung, ungiftig und geruchlos. Umweltschutz, grün und sicher
5. Das Skelett des Wicklungswiderstandsdrahtes ist Keramik. Der Elektrolytdraht besteht aus Konstantan und Nickel-Chrom. Gewährleistet Hitzebeständigkeit, Hochtemperaturbeständigkeit, stabile Leistung und lange Lebensdauer
ELEKTRISCHE EIGENSCHAFTEN
Die Aluminiumschale hat eine gute Wärmeableitungsleistung, Wetterbeständigkeit, Vibrationsfestigkeit, ist leicht fest zu installieren, leicht an Kühlkörper anzubringen und eignet sich für den Einsatz in Umgebungen mit hohen Anforderungen und rauen Bedingungen.
PRODUKTGRÖSSE
| Leistung Leistung |
Größe/Dimension(mm) | |||||||||
| ANWENDUNGSBEREICH ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | Verdrahtung2 (mm) |
Anschlussklemme | Widerstandsbereich Widerstand |
Oberfläche Bild |
|
| 60W | 115 | 96 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 80W | 140 | 121 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 100W | 165 | 146 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 120W | 190 | 171 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 150W | 215 | 196 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 200W | 165 | 135 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 300W | 215 | 185 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 400W | 265 | 235 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 500W | 335 | 305 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KΩ | BildA | |
| 800W | 400 | 381 | 61 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1Ω-10KΩ | BildB |
| 1KW | 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-7S | 0.1Ω-10KΩ | BildB |
| 1.2KW | 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-8S | 0.1Ω-10KΩ | BildB |
| 1.5KW | 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-9S | 0.1Ω-10KΩ | BildB |
| 2KW | 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1Ω-100KΩ | BildB |
OBERFLÄCHENTEMPERATURANSTIEGSKURVE
DERATING-KURVE
ANWENDUNGSBEREICH
1. Der RXLG Trapezförmiger Aluminiumschalenwiderstand wird als Bremswiderstand verwendet, um den Wechselrichter und Servo vor der schädlichen regenerativen Energie des Motors zu schützen
2. Der RXLG Trapezförmiger Aluminiumschalenwiderstand wird als Scheinlast in Leistungselektronikgeräten wie Generatoren und Wechselrichtersystemen verwendet, um die Leistungsindikatoren des Geräts zu testen
3. RXLG Trapezförmige Aluminiumschalenwiderstände werden als Abtastwiderstände, Strombegrenzungswiderstände, Startwiderstände, Entladewiderstände, Ladewiderstände, Regenerationswiderstände und Wiederherstellungswiderstände in Leistungselektronikgeräten verwendet
4. Der RXLG Trapezförmiger Aluminiumschalenwiderstand wird als Strombegrenzungselement oder Spannungsteilerelement in der Schaltung von Wechselrichtern, Servos, Netzteilen und anderen Geräten verwendet, um Strom und Spannung zu regulieren und zu stabilisieren
PRODUKTION VERPACKUNG
RXLG Aluminium Bremswiderstände werden einzeln in Kartons verpackt
Fertigprodukt-Identifikationscode
RXLG
200
| 50R | J | L | Produktkategorie | Nennleistung |
| Widerstand | Genauigkeit | Verdrahtung | RXLG Serie (Trapezförmige Aluminiumschale) | 50=50W |
| 100=100W | R1=0.1Ω 100R=100Ω |
F=±1% G=±2% |
H=±3% J=±5% K=±10% T = Gewinde L = Anschlussleitung |
P = Einstecken *Hinweis: RXLG 200W 50Ω ±5%, Modell: RXLG-200-50RJ-L; geringe Induktivität, fügen Sie den Buchstaben N zum Modell hinzu, z.B.: N RXLG-200-50RJ Widerstände werden zur Verwendung empfohlen |
Es wird empfohlen, bei der Verwendung von Widerständen im Stromkreis einen Leistungsspielraum von 1,5-fach zu lassen. Zum Beispiel, wenn die Schaltungsspannung 100V und der Strom 0,01A beträgt, beträgt die berechnete Leistung: P = 100 * 0,01 = 1W. Zu diesem Zeitpunkt kann der Widerstand nicht 1W verwendet werden. Berechnen Sie 1 * 1,5 = 1,5W. Es gibt keinen 1,5W Widerstand, daher wird ein 2W Widerstand benötigt
UNTERNEHMENSINFORMATIONEN
Sichuan Qixing Electronics Co., Ltd. ist ein professionelles Unternehmen, das sich mit der Entwicklung, Produktion und dem Vertrieb von Potentiometern, Widerständen, Filtern, Potentiometerknöpfen, Bandumschaltern und Kondensatorprodukten beschäftigt. Wir wurden 2005 gegründet und verfügen über langjährige Produktionserfahrung. Unser Hauptsitz befindet sich im Bezirk Wenjiang, Chengdu City, Provinz Sichuan, China.
Wir sind eine Fabrik mit langjähriger Produktionserfahrung, die sich der Bereitstellung hochwertiger Produkte und Dienstleistungen für Kunden verschrieben hat. Wir verfügen über fortschrittliche Produktionsanlagen und ein professionelles Forschungs- und Entwicklungsteam, das ausreichende Kapazitäten bietet und OEM-kundenspezifische und ODM-Bestellungen annehmen kann.
Die Qualität unserer Produkte wurde von den Kunden weithin anerkannt und unser Kundendienst wurde ebenfalls hoch gelobt. Mit langjähriger Produktionserfahrung haben wir vielen bekannten Kunden Dienstleistungen und Kooperationen angeboten. Wir begrüßen Freunde aus aller Welt, um Kooperationen zu besprechen, und wir werden den besten Service und die besten Produkte anbieten, um das Vertrauen und die Unterstützung der Kunden zu erwiderschaften.
Wir halten uns stets an die Geschäftsphilosophie "Qualität zuerst, Kunde zuerst", verbessern ständig unsere eigene Qualität und unser Serviceniveau und bieten den Kunden bessere Produkte und Dienstleistungen. Wir freuen uns auf Ihre Zusammenarbeit und darauf, gemeinsam eine bessere Zukunft zu gestalten.
FAQ:
1. Wer sind wir?
Wir haben unseren Sitz in Sichuan, China, seit 2005, verkaufen nach Inland (70,00%), Westeuropa (8,00%), Nordamerika (5,00%), Süd
Asien (3,00%), Ostasien (3,00%), Südamerika (2,00%), Südeuropa (2,00%), Osteuropa (2,00%), Naher Osten (2,00%), Südost
Asien (2,00%), Ozeanien (1,00%). Es gibt insgesamt etwa 51-100 Personen in unserem Büro.
2. Wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor der Massenproduktion;
Immer Endkontrolle vor dem Versand;
3. Was können Sie bei uns kaufen?
Potentiometer, Widerstand, EMI-Filter, Knopf, Schalter
4. Warum sollten Sie bei uns und nicht bei anderen Lieferanten kaufen?
Unser Unternehmen wurde 2005 gegründet und entwickelt und fertigt hauptsächlich verschiedene Arten von Potentiometern, AC/DC-Rauschfiltern,
und Keramik-Leistungswiderständen und ist ein professioneller Hersteller, der hohe Qualität, beste Dienstleistungen und besten Preis garantiert.
5. Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, FCA;
Akzeptierte Zahlungswährung: USD, EUR, CNY;
Akzeptierte Zahlungsarten: T/T, L/C, , Western Union, Bargeld;
Gesprochene Sprachen: Englisch, Chinesisch
