Ein-Spule-Kohlenstofffilmpotentiometer mit Schalter RV30YN20S

RV30 Serie RV30YN20S RV30YNME20S B502 5K Einzelspulen-Kohleschicht-Potentiometer mit Schalter

Produktname:

RV30 Serie Einzel-Umdrehung Dreh-Kohleschicht-Potentiometer 3W

Produktbeschreibung:

RV30YN20S Einzelspulen-Kohleschicht-Potentiometer, Nennleistung 3W, Schaftdurchmesser 6mm, Schaftlänge 20mm, Außendurchmesser 30mm, Schaftende geschlitzt, Widerstandstoleranz ± 10%, mechanischer Hub 300 ° ± 5 ° C Temperaturbereich -10 ℃ -85 ℃, Rotationslebensdauer 20000 Umdrehungen, Leistung 3W, Verpackung 20 Stück/Box. Die Widerstandswerte des RV30YN20S Einzelspulen-Kohleschicht-Potentiometers umfassen: 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, 1M usw.

Spezifikationsparameter:



Elektrisch
Standard-Widerstandsbereich				B = 100Ω bis 2MΩ A,C = 1kΩ bis 2MΩ
Widerstandstoleranz				10% Standard
Endwiderstand				3Ω max.
Widerstandsverlauf				B = linear; A = CW Audio (Logarithmus); C = CCW Audio (Logarithmus)
Spitzenrauschen (C.R.V.)				3% oder 3Ω, je nachdem, welcher Wert größer ist
Leistungsaufnahme				Bewertungen unten bei +40℃, 0 Watt bei +85℃
	Verlauf	R≤10kΩ	10kΩ	50kΩ	R>300kΩ
	B	1,0 W	0,8 W	0,6 W	0,4 W
	A,C	0,8 W	0,6 W	0,3 W	0,2 W
Maximale Eingangsspannung				B = 500VDC; A,C = 350VDC oder Nennleistung, je nachdem, welcher Wert kleiner ist
Isolationswiderstand				100MΩ Minimum bei 1.000VDC
Dielektrische Festigkeit				1.000VAC, 1 Minute
Einstellweg				280°±10°
Mechanisch
Mechanischer Weg				300°±5°
Schaftdrehmoment				51 bis 306 gf •cm (0,707 bis 4,242 oz • in)
				51 bis 510 gf •cm (0,707 bis 7,070 oz • in)
Anschlagfestigkeit				10,2 kgf •cm (141,4 oz • in) max.
Montagemutter Drehmoment				15 kgf •cm (207,94 oz • in) max.
Lötbarkeit				235℃, 5 Sekunden
Kennzeichnung				Modelltyp, Verlauf, Widerstandscode, Schafttyp, Klemmenidentifikation, Datumscode
Umgebung
Temperaturbereich				-10 ℃bis ＋85 ℃
Temperatureigenschaften				+85℃, 30 Minuten ohne Last
				R≤10kΩ ➞ ∆T/R≤±6%
				10kΩ＜R＜1MΩ ➞ ∆T/R≤±10%
				R≥1MΩ ➞ ∆T/R≤±15%
Lastlebensdauer				±40℃, 1.000 Stunden mit Nennlast
				∆T/R≤±10%
Feuchtigkeit und Lastlebensdauer				＋40 ℃, 90-95% RH,
				500 Stunden mit Nennlast
				R＜100kΩ ➞ ∆T/R≤－10%~＋15%
				R≥100kΩ ➞ ∆T/R≤－10%~＋20%
Temperaturschock				-10℃ ~ ＋85℃, 5 Zyklen ohne Last
				∆T/R≤±10%
Vibration				10-55Hz, 1,5mm Amplitude, 3 Richtungen, 2 Stunden pro Richtung
				∆T/R≤±2,5%
Löt-Hitzebeständigkeit				350℃, 3,5 Sekunden ∆T/R≤±2%
Rotationslebensdauer				15.000 Zyklen (nur 500 Zyklen für Schaftverriegelungsmodelle) ohne Last
				∆T/R≤±7%
Standard-Drehschalter
Schalterleistung				110VAC, 1A oder 3A, SPDT oder SPST
Kontaktwiderstand				0,05Ω max.
Betriebsdrehmoment				1.530 gf •cm (21,21 oz • in) max.
Betriebslebensdauer				10.000 Zyklen mit Nennlast
R = Gesamtwiderstandswert; ∆T/R = Gesamtänderung des Widerstands

Produktmerkmale:

RV30 Einzel-Umdrehung Kohleschicht-Potentiometer Produktmerkmale
▶ 30mm Durchmesser, Einzel-Umdrehung industrielle Panel-Steuerungen
▶ Kohleschicht-Element Linear oder Audio-Verläufe
▶ Einzel-, Tandem- und Dreifach-Einheiten, Einzelwelle; Doppel-Einheit, Doppelwelle
▶ SPST- oder SPDT-Schalter mit 1A oder 3A Nennleistung
▶ Schaftverriegelungsmodelle Metallschaft und -buchse
▶ Nur für die Panelmontage Rechtwinklige Ohranschlussklemmen
▶ 6mm Durchmesser Schäfte in Schlitz-, Flach- oder Rundendausführungen
▶ Standard 15mm oder 20mm Schaftlänge

Produktgröße:

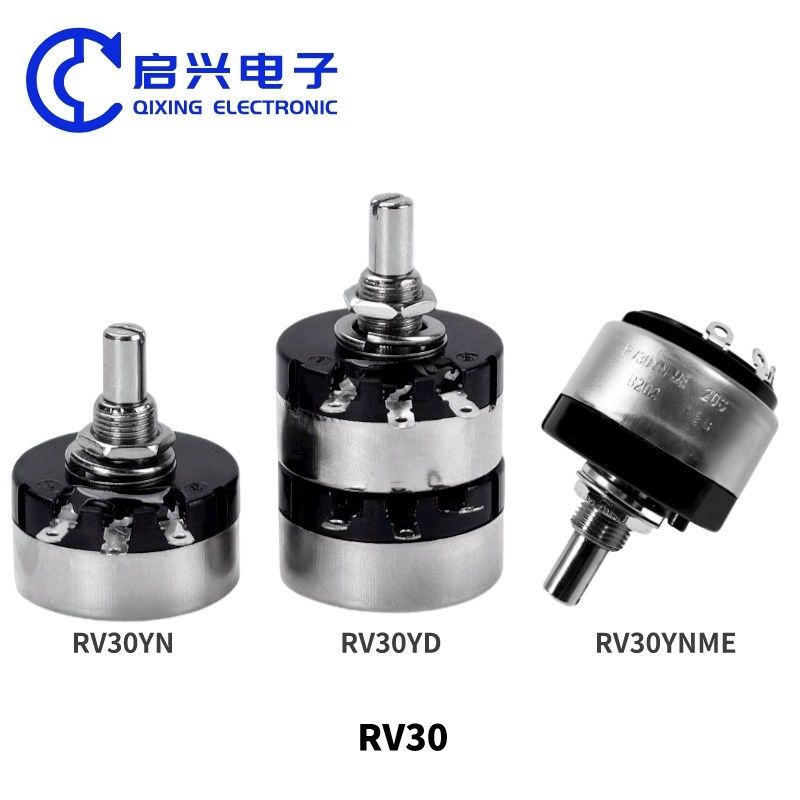

RV30 Serie Abmessungen

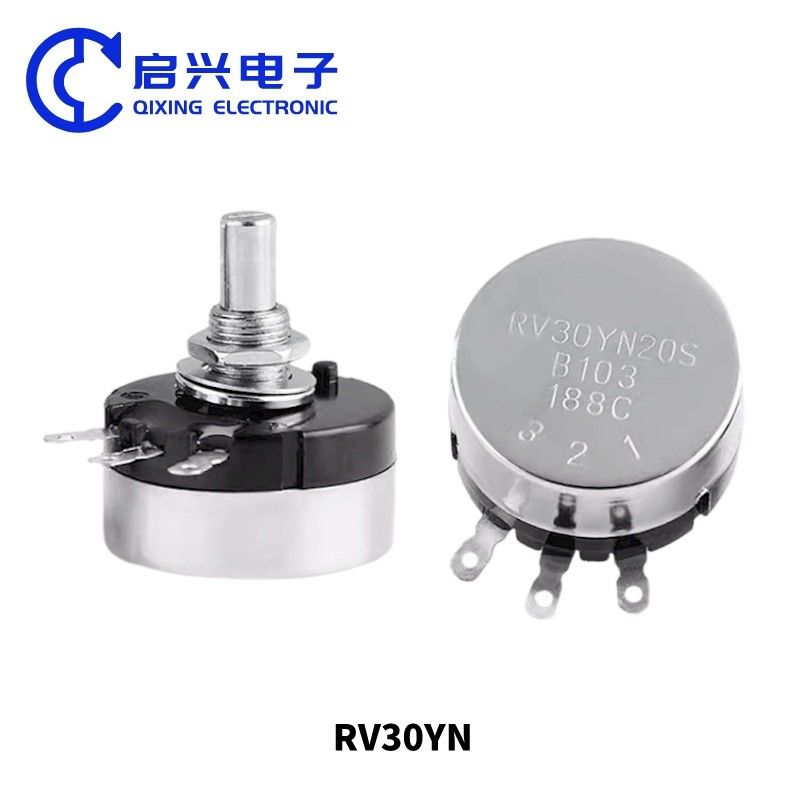

RV30YN

▶ Panelmontage, Einzel-Einheit, Einzelwelle, rechtwinklige Ohranschlussklemmen

▶ RV30YNHT High Torque oder RV30YS Panel Seal Modelle als Sonderbestellung erhältlich.

RV30YL

▶ Panelmontage, Einzel-Einheit, Einzelwelle mit Schaftverriegelung

▶ Rechtwinklige Ohranschlussklemmen

RV30YNSE & RV30YNSF

▶ Panelmontage, Einzel-Einheit mit Schalter, Einzelwelle

▶ Rechtwinklige Ohranschlussklemmen, hintere Anschlussklemmen für 1A oder 3A SPST-Schalter

RV30YNME & RV30YNMF

▶ Panelmontage, Einzel-Einheit mit Schalter, Einzelwelle

▶ Rechtwinklige Ohranschlussklemmen, hintere Anschlussklemmen für 1A oder 3A SPDT-Schalter

RV30YG

▶ Panelmontage, gekoppelte Tandem-Einheit, Einzelwelle

▶ Rechtwinklige Ohranschlussklemmen an jeder Einheit

RV30YGL

▶ Panelmontage, gekoppelte Tandem-Einheit, Einzelwelle mit Schaftverriegelung ▶ Rechtwinklige Ohranschlussklemmen an jeder Einheit

RV30YGSE, RV30YGSF, RV30YGME & RV30YGMF

▶ Panelmontage, gekoppelte Tandem-Einheit mit Schalter, Einzelwelle

▶ Rechtwinklige Ohranschlussklemmen an jeder Einheit

▶ Hintere Anschlussklemmen für 1A oder 3A SPST- oder SPDT-Schalter

RV30YT

▶ Panelmontage, Dreifach-Einheit, Einzelwelle

▶ Rechtwinklige Ohranschlussklemmen an jeder Einheit

RV30YD

▶ Panelmontage, Doppel-Einheit, Doppel-Konzentrizitätswelle

▶ Rechtwinklige Ohranschlussklemmen an jeder Einheit

Anwendungsbereich:​

Das RV30YN20S Einzelspulen-Kohleschicht-Potentiometer wird hauptsächlich in Instrumenten, Präzisionsmechanik, Schweißgeräten, Audiogeräten, Automatisierungsgeräten, Kommunikation, medizinischen Einrichtungen, Frequenzumrichtern, Spielkonsolen, USV-Stromversorgungen usw. verwendet.
