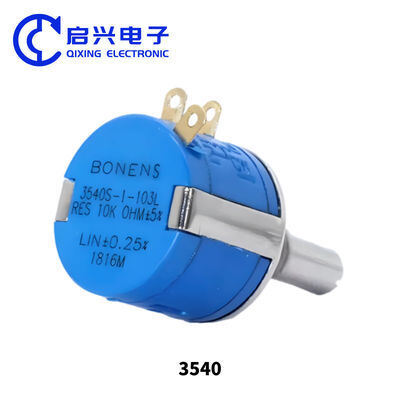

10K Drahtwiderstand-Präzisionspotentiometer WXD3540 2W 10 Windungen
10K Drahtwiderstand-Präzisionspotentiometer WXD3540 2W 10 Windungen
Key Attributes
Markenname:BONENS
Model Number:WXD3540
Place of Origin:Sichuan, China
Standard Packaging:Kartonverpackung
Product Summary
3540 Mehrgang 2W Drahtpotentiometer 1K 2K2 4K7 502 10K 100K Produktname: 3540 50k Ohm Mehrgang-Drahtpräzisionspotentiometer WXD3540 2W 10 Gänge Produktbeschreibung: Teilenummer Widerstand (Ω) Auflösung 3540S-1-201L 200 .042 3540S-1-501L 500 .031 3540S-1-102L 1.000 .027 3540S-1-202L 2.000 .021 3540S...
Produkt-Details
Hervorheben:
10K 2W Nennleistung
,10-Gang-Präzision
,WXD3540 Serie
Model:
WXD3540
Technology:
Wirewund
Resistance Tolerance:
±2%, ±5%
Effective Trave:
≥ 3600° ± 10°
Rated Power:
2W (70°C)
Resistance:
100Ω~100KΩ
Operating Temperature:
55℃~125℃
TCR:
± 100 × 10-6/°C
Insulation Resistance:
≥ 200MΩ
Withstand Voltage:
500V (Gleichstrom- oder Wechselstrom-Spitzenwert)
Packaging Details:
50 PCS/Box; 200 PCS/4 Boxen/CTN; 1000 PCS/CTN/4 ctns
Single Gross Weight::
0.030 kg
Type:
Multiturn-Präzision
Turns:
10 Runden
Resistance:
10K
Power:
2W
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
3540 Mehrgang 2W Drahtpotentiometer 1K 2K2 4K7 502 10K 100K
Produktname:
3540 50k Ohm Mehrgang-Drahtpräzisionspotentiometer WXD3540 2W 10 Gänge
Produktbeschreibung:
| Teilenummer | Widerstand (Ω) | Auflösung |
| 3540S-1-201L | 200 | .042 |
| 3540S-1-501L | 500 | .031 |
| 3540S-1-102L | 1.000 | .027 |
| 3540S-1-202L | 2.000 | .021 |
| 3540S-1-502L | 5.000 | .021 |
| 3540S-1-103L | 10.000 | .019 |
| 3540S-1-203L | 20.000 | .014 |
| 3540S-1-503L | 50.000 | .011 |
| 3540S-1-104L | 100.000 | .008 |
Produktmerkmale:
1. Buchsenmontage
2. ROHS-konform
3. Optionale Mittelanzapfung und hintere Wellenverlängerung
4. Optionale AR-Anschlussklemme
5. Koppelbar mit gemeinsamen oder konzentrischen Wellen
6. Hohes Drehmoment verfügbar
7. Nicht standardmäßige Merkmale und Spezifikationen verfügbar
Produktgröße:
Spezifikationsparameter:
|
Merkmale |
Bereich des Nennwiderstands
|
100~100KΩ
|
||||
|
Widerstandstoleranz
|
±2%, ±5% |
|||||
|
Anschlusswiderstand
|
≤2%R oder 5Ω |
|||||
|
Spitzenrauschen
|
≤100Ω |
|||||
|
Lineare Genauigkeit
|
±1%, ±0,5% |
|||||
|
Elektrischer Winkel
|
3600°±10° |
|||||
|
Isolationswiderstand
|
≥ 200MΩ |
|||||
|
Spannungsfestigkeit
|
500V (DC oder AC Spitzenwert) |
|||||
|
|
||||||
|
Umgebung
Merkmale |
Nennleistung
|
2W (70°C) |
||||
|
Temperaturbereich
|
-55°C~+125°C |
|||||
|
TCR
|
±100×10-6/°C |
|||||
|
Temperaturschock
|
ΔR≤±3%R |
|||||
|
Stoß (390m/S2, 4000 Mal)
|
ΔR≤±1%R |
|||||
|
Feuchtigkeitsgeschützt (GJB306A-
96-Methode106, nicht anwendbar für 7a, 7b) |
ΔR≤±3%R, Isolationswiderstand≥100MΩ |
|||||
|
Vibration (10-500Hz, 0,75mm, 6h)
|
ΔR≤±1%R, Elektrische Unterbrechung≤100μS |
|||||
|
Klimakategorie (IEC68-2-2)
|
ΔR≤±3%R, Isolationswiderstand≥100MΩ, Anlaufdrehmoment≤20mN.m |
|||||
|
Betrieb bei niedriger Temperatur
(-55°C, 4h) |
ΔR≤±3%R, Anlaufdrehmoment≤20mN.m |
|||||
|
Rotationslebensdauer (10000 Zyklen)
|
ΔR≤±3%R, Spitzenrauschen≤500Ω, Anlaufdrehmoment≤20mN.m
|
|||||
|
Elektrische Lebensdauer (70°C, 2W, 1000h)
|
ΔR≤±3%R |
|||||
|
Konstante Feuchtwärme (IEC68-2-3, Ca, 96h)
|
ΔR≤±3%R, Isolationswiderstand≥100MΩ, Anlaufdrehmoment ≤20mN.m |
|||||
|
|
||||||
|
Physikalisch
Merkmale |
Gesamter mechanischer Hub
|
3600°±10° |
||||
|
Drehmoment
|
2~10mN.m |
|||||
|
Anschlagsdrehmoment
|
≥300mN.m |
|||||
Anwendungsbereich:
Die Präzisions-Drahtpotentiometer der Serie 3540 mit mehreren Umdrehungen werden hauptsächlich in den Bereichen Instrumente, Messgeräte, Post und Telekommunikation, Stromversorgungsanlagen, Eisenbahnsignale, Luft- und Raumfahrt usw. eingesetzt.
