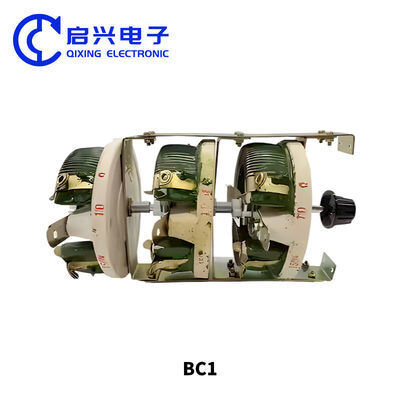

100R Keramik-Drehwiderstand 25W 1 bis 10K Ohm ±10 Prozent Toleranz

Key Attributes

Markenname:BONENS

Model Number:BC1

Place of Origin:Sichuan, China

Minimum Order Quantity:100

Product Summary

Hochleistungs-100-Ohm-Keramik-Variable Widerstand 25W Rheostat Der Drahtwiderstand BC-1 bietet eine hohe Auflösungsfähigkeit mit einem breiten Widerstandsbereich. Er zeichnet sich durch hervorragende Wärme-, Feuchtigkeits- und Verschleißfestigkeit aus. Geeignet für Spannungs- und Stromregelung in ...

Produkt-Details

Hervorheben:

100R 25W Nennleistung

Hohe Auflösung

Bereich von 1 bis 10 kOhm

Resistance: 1 bis 10 KΩ

Resistance Tolerance: ± 10%

Composition: Keramik

Operating Temperature: -55°C bis +165°C

Number Of Resistors: 1

Size: 106*48*120 mm

Extreme Voltage: 1000V

Insulation Voltage: 2500V

Temperature Rise: ≤ 300k (25-100 W), ≤ 350 K (≥ 150 W)

Sliding Itinerary: 280 ± 5 ° (25-50 W), 300 ± 5 ° (≥ 100 W)

Linear Deviation: ≤ ± 10%

Rotation Cycles: 5000 Wochen

Insulation Resistance: ≥100 mΩ (500VDC)

Maximum Heating: 350℃

Head Itinerary: 300°±10°

Nominal Resistance Range: 1 bis 10 kOhm

Rated Power: 25W

Resistance: 100R

Type: Keramischer drahtgewickelter Rheostat

Produkt-Beschreibung

Detaillierte Spezifikationen & Funktionen

Hochleistungs-100-Ohm-Keramik-Variable Widerstand 25W Rheostat

Der Drahtwiderstand BC-1 bietet eine hohe Auflösungsfähigkeit mit einem breiten Widerstandsbereich. Er zeichnet sich durch hervorragende Wärme-, Feuchtigkeits- und Verschleißfestigkeit aus. Geeignet für Spannungs- und Stromregelung in Stromversorgungsgeräten und -schaltungen bis zu 380V AC oder 220V DC.

Technische Spezifikationen

Maximale Betriebsspannung: 1000V (Isolationsspannung 2500V)
Temperaturanstieg: 25-100W Modelle ≤300K; ≥150W Modelle ≤350K
Schiebeweg: 25-50W Modelle: 280±5°; ≥100W Modelle: 300±5°
Lineare Abweichung: Nicht mehr als ±10% über den gesamten Hub
Drehung der Steuerwelle: 5.000 Zyklen innerhalb eines Hubs von nicht weniger als 90%
Hochtemperaturtest: 40°C für 6 Wochen (6 Tage), Isolationswiderstand weniger als 1,5MΩ

Die BC1-Serie von Rotorarm-Schiebe-Draht-Porzellan-Scheibenvarianten ist für die Spannungs- und Stromregelung in industriellen Elektrogeräten bis zu 500 Volt ausgelegt. Der Widerstand verwendet ein rundes Keramikskelett mit Konstantan- oder Nichromdraht als Widerstandsmaterial, das mit Hochtemperatur-Emaille beschichtet ist, mit Ausnahme der Gleitkontaktfläche. Verfügt über ein schützendes Metallgehäuse mit Handradbedienung.

Leistungsmerkmale

Elektrische Eigenschaften		Umwelteigenschaften
Standard-Widerstandsbereich	1Ω~5KΩ	Temperaturbereich	-55℃~350℃
Widerstandstoleranz	±10%	Vibration	10~200Hz, 40m/S², 3h ΔR≤±3%R
Anschlusswiderstand	≤0,2% oder 1Ω	Temperaturwechsel	-55°C/30min, 85°C/30min ΔR500MΩ
Isolationswiderstand	≥100MΩ (500Vdc)	Luftfeuchtigkeit	40±2°C, RH:95%-98% 48h ΔR≤±3%R, R≥100MΩ
Maximale Heiztemperatur	350℃	Lastdauerprüfung	R≤1KΩ: 5000 Zyklen; R>1KΩ: 1000 Zyklen ΔR≤±5%R
Mechanischer Hub	300°±10°	Stoßfestigkeit	60-100 Mal/min, 150m/s², 4000 Mal

Anwendungen

Geeignet für Telekommunikation, Bahnverkehr, elektrische Geräte, medizinische Geräte, Industrieanlagen und niederfrequente AC/DC-Elektrogeräte, die Spannungs-/Stromregelung oder einstellbaren Lastwiderstand erfordern.

Produktabmessungen
