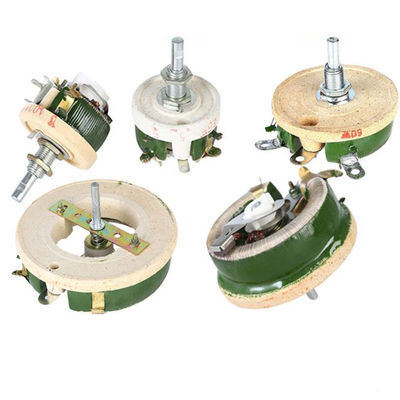

BC1 25W variabler Widerstand 1 Ohm bis 10K Ohm ±10 Prozent Toleranz
BC1 25W variabler Widerstand 1 Ohm bis 10K Ohm ±10 Prozent Toleranz
Key Attributes
Markenname:BONENS
Model Number:BC1 25W Widerstand
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
BC1 25W variabler Widerstand Rheostat Der BC-1-Drahtwundwiderstand verfügt über eine hohe Auflösungsfähigkeit mit einem breiten Widerstandsbereich.und Verschleißbeständigkeit. geeignet für die Anpassung von Spannung und Strom in Leistungsausrüstungen und Stromkreisen mit einer Leistung von nicht ...
Produkt-Details
Hervorheben:
BC1 25W Konstruktion
,1 bis 10 kOhm
,±10 Prozent Toleranz
Resistance Range:
1Ω-10KΩ
Resistance Tolerance:
± 10%
Power Rating:
25W
Max Voltage:
380 V AC / 220 V DC
Insulation Voltage:
2500V
Temperature Rise:
≤ 300k (25-100 W), ≤ 350 K (≥ 150 W)
Sliding Travel:
280 ± 5 ° (25-50 W), 300 ± 5 ° (≥ 100 W)
Linear Deviation:
≤ ± 10%
Rotation Cycles:
5000 Wochen
Insulation Resistance:
≥100 mΩ (500VDC)
Max Temperature:
350℃
Mechanical Travel:
300°±10°
Operating Temperature:
-55°C bis 350°C
Vibration Resistance:
10 ~ 200 Hz, 40 m/s²
Terminal Resistance:
≤ 0,2% oder 1 Ω
Nominal Resistance Range:
1 bis 10 kOhm
Rated Power:
25W
Type:
drahtgewickelter variabler Widerstand
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
BC1 25W variabler Widerstand Rheostat
Der BC-1-Drahtwundwiderstand verfügt über eine hohe Auflösungsfähigkeit mit einem breiten Widerstandsbereich.und Verschleißbeständigkeit. geeignet für die Anpassung von Spannung und Strom in Leistungsausrüstungen und Stromkreisen mit einer Leistung von nicht mehr als 380 V AC oder 220 V DC.
Technische Spezifikation
- Maximale Betriebsspannung: 1000V bei 2500V Isolationsspannung
- Temperaturanstieg: Modelle mit 25 bis 100 Watt ≤ 300 K; Modelle mit ≥ 150 Watt ≤ 350 K
- Schiebefahrt: Modelle mit 25 bis 50 Watt: 280 ± 5°; Modelle mit ≥ 100 Watt: 300 ± 5°
- Lineare Abweichung: Nicht größer als ± 10% über die gesamte Strecke
- Dauerhaftigkeit der Drehung: 5.000 Zyklen bei ≥ 90% Fahrt
- Hochtemperaturprüfung: 40°C für 6 Wochen bei Isolierwiderstand < 1,5mΩ
Die Porzellandisken-Varianten der Serie BC1 mit Rotorarm sind für die Spannungs- und Stromregelung in industrieller elektrischer Ausrüstung bis zu 500 Volt ausgelegt.Der Widerstand verwendet eine hochtemperaturschmelzbeschichtete Widerstandsdrahtwunde an einem KeramikskelettDie Einheit verfügt über ein Schutzgehäuse aus Metall mit Handradbetrieb.
Technische Parameter
| Elektrische Eigenschaften | Umweltmerkmale | ||
|---|---|---|---|
| Standardwiderstandsbereich | 1Ω bis 5KΩ | Temperaturbereich | -55°C bis 350°C |
| Widerstandsverträglichkeit | ± 10% | Vibrationen | 10~200HZ,40m/S2, 3h△R≤±3%R |
| Endwiderstand | ≤ 0,2% oder 1Ω | Temperaturzyklus | -55°C,30min bis 85°C,30min △R<+3%R,R1>500MΩ |
| Isolierwiderstand | ≥ 100mΩ ((500Vdc) | Luftfeuchtigkeit | 40 ± 2°C,RH: 95% bis 98% 48h△R≤ ± 3%R,R12100MΩ |
| Höchsttemperatur | 350°C | Belastungsbeständigkeit | R≤1KΩ,5000 Zyklen R≤1KΩ, 1000 Zyklen△R≤±5%R |
| Mechanische Bewegung | 300°±10° | Stoßfestigkeit | 60 bis 100 Mal/min, 150 m/s, 24000 Mal |
Anwendungen
geeignet für Telekommunikation, Schienenverkehr, elektrische Ausrüstung, Medizinprodukte, Industrieanlagen,und Niederfrequenz-AC/DC-Elektroausrüstungen, die eine Spannungs-/Stromregulierung oder einen verstellbaren Lastwiderstand erfordern.
Produktdimensionen
Häufig gestellte Fragen
Wie kann ich bestellen?
Sie können uns per E-Mail über Ihre Bestelldaten kontaktieren oder online bestellen.
Wie kann ich bezahlen?
Nach Bestätigung unseres PI werden wir die Zahlung per T/T, Paypal oder Western Union anfordern.
Wie läuft das?
Wir besprechen die Bestelldetails per E-Mail, geben einen PI zur Bestätigung aus, verlangen dann die Vorauszahlung vor der Produktion (7-15 Tage Vorlaufzeit).
Wie handhaben Sie defekte Produkte?
Wir ersetzen defekte Artikel oder geben dem Kunden einen Kredit, normalerweise bei der nächsten Lieferung.
Wie stellen Sie die Produktqualität sicher?
Wir prüfen die Produktion vor Ort und das fertige Produkt vor dem Versand.
