Hochleistungs-HF-Flanschwiderstand 1200W Keramik-Komposition Weiter Betriebstemperaturbereich

Key Attributes

Markenname:BONENS

Model Number:RIG

Place of Origin:Sichuan, China

Minimum Order Quantity:100

Product Summary

Produktbeschreibung 100W 150W 200W 250W 400W 800W 1000W 500W Hochleistungs-HF-Widerstand mit Anschlüssen 10 Ohm 50 Ohm Bild 100W 150W 200W 250W 400W 800W 1000W 500W Hochleistungs-HF-Widerstand mit Anschlüssen 10 Ohm 50 Ohm Zeichnung Alle HF-Flanschwiderstände können mit einem oder zwei Anschlüssen ...

Produkt-Details

Hervorheben:

1200 W hohe Leistung

Keramische Zusammensetzung

Breite Temperaturspanne

Specification: 800 W ~ 1200 W

Packaging Type: Boxed

Package / Case: Plastiktüte

Description: Anschlüsse 10 Ohm 50 Ohm HF-Widerstand

Resistance: 1 ~500 Ω, 1 ~500 Ω

Resistance Tolerance: ± 5%

Item Name: RIG Hochleistungswiderstände HF-Widerstand 1000 Watt 50 Ohm 100 Ohm

Technology: Keramische Zusammensetzung

Package Type: Paketart

Temperature Coefficient: ±300*10-6/°C

Operating Temperature: -55°C bis +165°C

Power (Watts): 1W-1200W

Rated Power: 1~1200W

Rated Power: 800W-1200W

Resistance: 10 Ohm, 50 Ohm

Material: Keramische Zusammensetzung

Type: HF-Flanschwiderstand

Produkt-Beschreibung

Detaillierte Spezifikationen & Funktionen

Hochleistungs-HF-Flanschwiderstand 1200W Keramik-Komposition Weiter Betriebstemperaturbereich

Produktbeschreibung

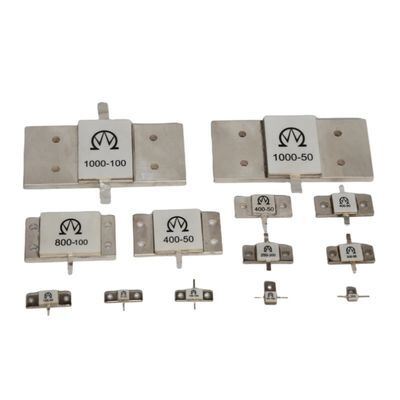

100W 150W 200W 250W 400W 800W 1000W 500W Hochleistungs-HF-Widerstand mit Anschlüssen 10 Ohm 50 Ohm Bild

100W 150W 200W 250W 400W 800W 1000W 500W Hochleistungs-HF-Widerstand mit Anschlüssen 10 Ohm 50 Ohm Zeichnung

Alle HF-Flanschwiderstände können mit einem oder zwei Anschlüssen geliefert werden

100W Ein-Anschluss-Widerstand Zeichnung

150W Zwei-Anschluss-HF-Widerstand Zeichnung

250W 10 Ohm 50 Ohm Zwei-Anschluss-HF-Widerstand Zeichnung

400W 10 Ohm 50 Ohm Zwei-Anschluss-HF-Widerstand Zeichnung

500W 10 Ohm 50 Ohm Ein-Anschluss-HF-Widerstand Zeichnung

600W 10 Ohm 50 Ohm Ein-Anschluss-HF-Widerstand Zeichnung

800W 10 Ohm 50 Ohm Zwei-Anschluss-HF-Widerstand Zeichnung

1000W 10 Ohm 50 Ohm Ein-Anschluss-HF-Widerstand Zeichnung

Spezifikation

100W 150W 200W 250W 400W 800W 1000W 500W Hochleistungs-HF-Widerstand mit Anschlüssen 10 Ohm 50 Ohm Parameter

Elektrische Eigenschaften
Bereich der Nennwiderstandstoleranz	1 ~500Ω
Bereich der Nennwiderstandstoleranz	±5%
Frequenzbereich	0~2GHz
Stehwellenverhältnis	1.2~1.3
Isolationswiderstand	≥ 1GΩ
Stoßspannung	500V/1 mm (Substratdicke)
Umwelteigenschaften
Nennleistung	1~1200W (70°C)
Temperaturbereich	-55°C~+165°C
TCR	±300×10-6/°C
Temperaturschock (-55°C/+125°C, 3 Mal)	ΔR≤±5%R
Feuchtigkeitsbeständig (GJB306A-96-Methode106)	ΔR≤±5%R
Vibration (10-500Hz, 0.75mm, 6h)	ΔR≤±3%R, Keine mechanische Beschädigung
Test bei niedriger Temperatur (-55°C, 24h)	ΔR≤±5%R
Lastlebensdauer (96h)	ΔR≤±5%
Stoß	ΔR≤±3%R
Physikalische Eigenschaften
Anschlussfestigkeit (10N, 5s)	Kein Lösen und Abfallen
Lötbarkeit (240°C, 3s)	Zinnbeschichtungsfläche von 95%
