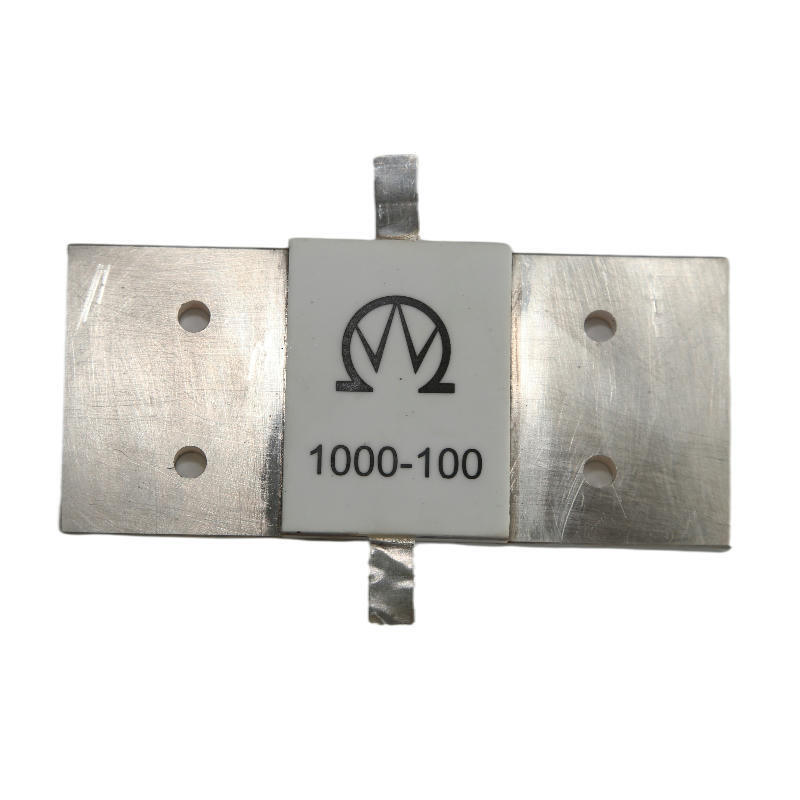

1000W 0,1 Ohm Keramikkomposition Hochleistungs-HF-Flanzwiderstand
1000W 0,1 Ohm Keramikkomposition Hochleistungs-HF-Flanzwiderstand
Key Attributes
Markenname:BONENS
Model Number:RIG41
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
1000-W-Keramikflanschwiderstand (0,1 Ω-100 kΩ) mit ±10 % Toleranz. Verfügt über kompakte Größe, hohe Leistungskapazität, stabile Leistung und einen breiten Betriebstemperaturbereich (-55℃~+165℃). Ideal für HF-Schaltkreise, Sender und Kommunikationsgeräte. Kundenspezifische Montageoptionen verfügbar.
Produkt-Details
Hervorheben:
1000W 0
,1 Ohm
,Keramische Zusammensetzung
Resistance:
100–100 kΩ
Resistance Tolerance:
± 10%
Mounting Holes:
2, 4
Leading Wires:
Single/Double
Technology:
Keramische Zusammensetzung
Package Type:
Oberflächenmontage
Composition:
Keramik
Operating Temperature:
-55°C bis +165°C
Frequency Range:
0 ~ 2 GHz
Standing Wave Ratio:
1,2 ~ 1,3
Insulation Resistance:
≥ 1GΩ
Withstand Voltage:
500 V/1 mm
Terminal Strength:
10N,5S
Solderability:
240℃,3s
Rated Power:
20W-1000W (70°C)
Rated Power:
1000W
Resistance:
0.1 Ohm
Material:
Keramische Zusammensetzung
Feature:
Hervorragende Hochfrequenzeigenschaften
Produkt-Beschreibung
Detaillierte Spezifikationen & Funktionen
Hochleistungs-RIG-Flanschwiderstand 1000W 0,1 Ohm
Professioneller Flanschwiderstand für Hochleistungsanwendungen mit ausgezeichneten Hochfrequenzeigenschaften und stabiler Leistung.
Produktmerkmale und Anwendungen
- Kompakte Größe mit hoher Leistungskapazität
- Ausgezeichnete Hochfrequenzeigenschaften
- Stabile Leistung und einfache Installation
- Ideal für Leistungsteiler, Isolationswiderstände und Abschlusswiderstände in Hochfrequenzschaltungen
- Anwendungen umfassen Hohlkopplungen, Kombinatoren, Duplexer, TV/FM-Sender, Signalgeneratoren, Basisstationsantennen, 3G-Systeme und Smart-Antennen
- Weit verbreitet in der Luftfahrt, Raumfahrt, Radarsystemen, Radiosendern, Rundfunk und Kommunikationsgeräten
Elektrische Eigenschaften
| Nennwiderstandsbereich | 1 Ohm - 500 Ohm |
| Widerstandstoleranz | ±5% |
| Frequenzbereich | 0-2 GHz |
| Stehwellenverhältnis | 1,2-1,3 |
| Isolationswiderstand | ≥ 1 G Ohm |
| Stoßspannung | 500 V / 1 mm (Substratdicke) |
Physikalische Eigenschaften
| Anschlussfestigkeit (10N, 5S) | Kein Lösen und Abfallen |
| Lötbarkeit (240°C, 3s) | Zinnbeschichtungsfläche von 95% |
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Nennleistung | 20W-1000W (70°C) |
| Temperaturbereich | -55°C bis +165°C |
| TCR | ≤ ±150 PPM/°C |
| Temperaturschock (-55°C/+125°C, 3 Mal) | ΔR ≤ ±5%R |
| Feuchtigkeitsbeständigkeit (GJB306A-96-Methode 106) | ΔR ≤ ±5%R |
| Vibration (10-500Hz, 0,75mm, 6h) | ΔR ≤ ±3%R, Keine mechanische Beschädigung |
| Test bei niedriger Temperatur (-55°C, 24h) | ΔR ≤ ±5%R |
| Lastlebensdauer (96) | ΔR ≤ ±5% |
| Stoß | ΔR ≤ ±3%R |
Verpackung & Lieferung
Professionelle, umweltfreundliche, bequeme und effiziente Verpackungsdienste, um die Sicherheit Ihrer Waren während des Transports zu gewährleisten.
Unternehmensprofil
Sichuan Qixing Electronics Co., Ltd. ist spezialisiert auf die Herstellung von Hochleistungs-Widerständen, Drahtwiderstandspotentiometern, Trimmerpotentiometern, Drehpotentiometern aus Kohle und Präzisionsteilen. Mit umfassender Erfahrung in zivilen und militärischen Industrieprodukten setzen wir die Qualitätskontrollsysteme ISO9001 und ISO2000 streng um.
Unsere Produkte werden in elektronischen Kommunikationsprodukten, Messgeräten, Kabelfernsehgeräten, Elektrikerprodukten, Farbfernsehgeräten, Konsolen, Video- und Audioprodukten und vielen anderen Anwendungen eingesetzt. Um unsere führende Position in der Branche zu halten, haben wir unsere Produktentwicklungsfähigkeiten gestärkt und weltweit führende Hochtemperatur-Polymerisationsöfen aus den USA eingeführt, um Produktionslinien für keramische Widerstandselemente zu etablieren.
QIXING beschäftigt derzeit 500 Mitarbeiter, darunter 56 Fachkräfte (35 mit über 10 Jahren Erfahrung in Potentiometern/Hochleistungs-Widerständen). Wir bieten Produktdesign- und Entwicklungsdienstleistungen, OEM-Dienstleistungen, umfassenden After-Sales-Support und technische Unterstützung für neue Produktideen.
Unser Unternehmen hat bedeutende Beiträge zur nationalen Verteidigung und zur wirtschaftlichen Entwicklung geleistet, indem es qualitativ hochwertige Produkte für Verteidigungs- und zivile Industriezweige liefert. Unsere Qualitätspolitik lautet: "Technische Innovation, Streben nach Perfektion, kontinuierliche Verbesserung, ständige Kundenzufriedenheit", und unser Ziel ist es, "die Kunden vollständig zufriedenzustellen". Unsere engagierten Mitarbeiter schaffen weiterhin ein prächtiges Morgen mit Witz und Fleiß.
Häufig gestellte Fragen
Wer sind wir?
Wir haben unseren Sitz in Sichuan, China, und wurden 2005 gegründet. Wir bedienen den heimischen Markt (70,00%), Westeuropa (8,00%), Nordamerika (5,00%), Südasien (3,00%), Ostasien (3,00%), Südamerika (2,00%), Südeuropa (2,00%), Osteuropa (2,00%), Naher Osten (2,00%), Südostasien (2,00%) und Ozeanien (1,00%). Unser Büro beschäftigt 51-100 Mitarbeiter.
Wie können wir Qualität garantieren?
Stellen Sie immer Vorproduktionsmuster vor der Massenproduktion bereit; Führen Sie immer eine Endkontrolle vor dem Versand durch.
Was können Sie bei uns kaufen?
Potentiometer, Widerstände, EMI-Filter, Knöpfe, Schalter
Warum sollten Sie bei uns statt bei anderen Lieferanten kaufen?
Gegründet im Jahr 2005, spezialisieren wir uns auf die Entwicklung und Herstellung verschiedener Arten von Potentiometern, AC/DC-Rauschfiltern und keramischen Leistungswiderständen. Wir sind ein professioneller Hersteller, der hohe Qualität, beste Dienstleistungen und wettbewerbsfähige Preise gewährleistet.
Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, FCA
Akzeptierte Zahlungswährung: USD, EUR, CNY
Akzeptierte Zahlungsarten: T/T, L/C, , Western Union, Bargeld
Gesprochene Sprachen: Englisch, Chinesisch
Akzeptierte Zahlungswährung: USD, EUR, CNY
Akzeptierte Zahlungsarten: T/T, L/C, , Western Union, Bargeld
Gesprochene Sprachen: Englisch, Chinesisch
