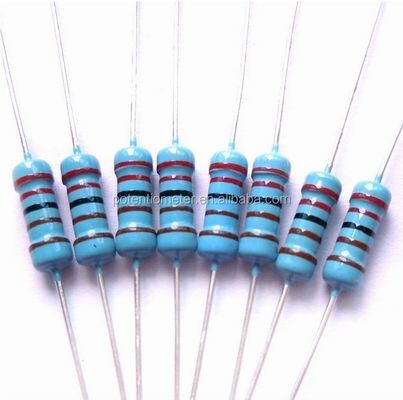

1/2W Kohleschichtwiderstand mit % Toleranz für Oberflächenmontage für Präzisionsanwendungen

Name: 1/2W Kohleschichtwiderstand mit % Toleranz für Oberflächenmontage für Präzisionsanwendungen
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: Metallfolienwiderstände
Price: 2.25 USD
Availability: InStock

Key Attributes

Markenname:BONENS

Model Number:Metallfolienwiderstände

Place of Origin:Sichuan, China

Minimum Order Quantity:1000

Product Summary

Produktbeschreibung BONENSWeit verbreitet in kleinen Experimenten, Produktentwicklung, Produktionsanforderungen, Instrumentierung usw. Details:1.Isolationswiderstand: 1000M Ohm oder mehr2.Spannungsfestigkeit: Die Widerstandsänderung muss innerhalb von ±(2% + 0,05 Ohm) liegen und es darf keine ...

Produkt-Details

Hervorheben:

Kohleschichtwiderstand

Direkter Preis der Fabrik

Kundengebundene Spezifikationen

Description: 1/2 W Kohleschichtwiderstand

Resistance: 11R-4,7M, 11R-4,7M

Resistance Tolerance: 5%, 5%

Producing Experience: 13 Jahre

Technology: Kohlenstofffilm

Composition: Kohlenstofffilm

Package Type: Oberflächenmontage

Operating Temperature: 350PPH

Power (Watts): 1/2w

D/C: 2022

Rated Power: 1/2w

Type: Metallfolienwiderstände

Application: Präzisionselektronische Schaltungen

Produkt-Beschreibung

Detaillierte Spezifikationen & Funktionen

Produktbeschreibung

1/2W Kohleschichtwiderstand mit % Toleranz für Oberflächenmontage für Präzisionsanwendungen

BONENS

Weit verbreitet in kleinen Experimenten, Produktentwicklung, Produktionsanforderungen, Instrumentierung usw.

Details:

1.Isolationswiderstand: 1000M Ohm oder mehr
2.Spannungsfestigkeit: Die Widerstandsänderung muss innerhalb von ±(2% + 0,05 Ohm) liegen und es darf keine mechanische Beschädigung auftreten
3. Intermittierende Überlastung: Die Widerstandsänderung muss innerhalb von ±(2,00% + 0,05 Ohm) liegen
4.Anschlussfestigkeit: Die Widerstandsänderung muss innerhalb von ±(0,5% + 0,05 Ohm) liegen, und es darf keine mechanische Beschädigung auftreten
5.Hitzebeständigkeit gegen Löten: Die Widerstandsänderung muss innerhalb von ±(1,0% + 0,05 Ohm) liegen, und es darf keine mechanische Beschädigung auftreten
6.Lötfähigkeit: Mehr als 95% der Oberfläche des Anschlusses muss von neuem Lot bedeckt sein, nachdem die Anschlüsse in das Lot getaucht wurden
7.Feuchtigkeitslasttest: Die Widerstandsänderung muss innerhalb von ±(3,0% + 0,05 Ohm) liegen. Es darf auch keine mechanische Beschädigung auftreten
8.Lastlebensdauertest: Die Widerstandsänderung muss innerhalb von ±(3% + 0,05 Ohm) liegen. Es darf auch keine mechanische Beschädigung auftreten

Nennleistung:
CF(KOHLENSTOFFSCHICHT-FESTWIDERSTÄNDER)

STIL	MAX BETRIEBS	MAX ÜBERLAST	WIDERSTAND WERTBEREICH
CF1/6W / CF1/8W	200V	400V	0,1Ω~22MΩ
CF1/4W / CF1/4WS	300V	600V	0,1Ω~22MΩ
CF1/2W / CF1/2WS	350V	700V	0,1Ω~22MΩ
CF1W / CF1WS	500V	1000V	0,1Ω~22MΩ
CF2W / CF2WS	500V	1000V	0,1Ω~22MΩ
CF3W / CF3WS	600V	1000V	0,1Ω~22MΩ
CF5W / CF5WS	600V	1000V	0,1Ω~22MΩ

Leistung:

Kennzeichnung:

Farbe Referenz:

Farbe	1. Band	2. Band	3. Band	4. Band
Schwarz	0	0	100
Braun	1	1	101
Rot	2	2	102	±2,0%
Orange	3	3	103
Gelb	4	4	104
Grün	5	5	105
Blau	6	6	106
Violett	7	7	107
Grau	8	8	108
Weiß	9	9	109
Gold			10-1	±5,0%
Silber			10-2	±10,0%

Konstruktion und Abmessungen

Konstruktion:

Abmessungen:

TABELLE:

WATTS	L	D	H	d ± 0,02mm	ZUGKRAFT(Kg)
1/6W 1/8W 1/16W	3,3±0,3	1,8±0,3	28±2,0	0,45	2,5Kg - 30S
1/4WS
1/4W	6,0±0,5	2,3±0,3	27,0±2,0	0,48	2,5Kg - 30S
1/2WS
1/2W	9,0±0,5	3,2±0,3	26,0±2,0	0,58	2,5Kg - 30S
1WS
1W	11,0±1,0	4,5±0,5	35,0±2,0	0,68	3Kg - 30S
2WS
2W	15,0±1,0	5,0±0,5	33,0±2,0	0,78	5Kg - 30S
3WS
3W	17,0±1,0	6,0±0,5	32,0±2,0	0,78	5Kg - 30S
5WS
5W	24,0±1,0	8,0±1,0	28,0±2,0	0,78	5Kg - 30S
