1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
  • 1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
  • 1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
  • 1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
  • 1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
  • 1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
  • 1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen

1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen

Herkunftsort Sichuan, China
Markenname BONENS
Modellnummer CFR
Produkt-Details
Beschreibung:

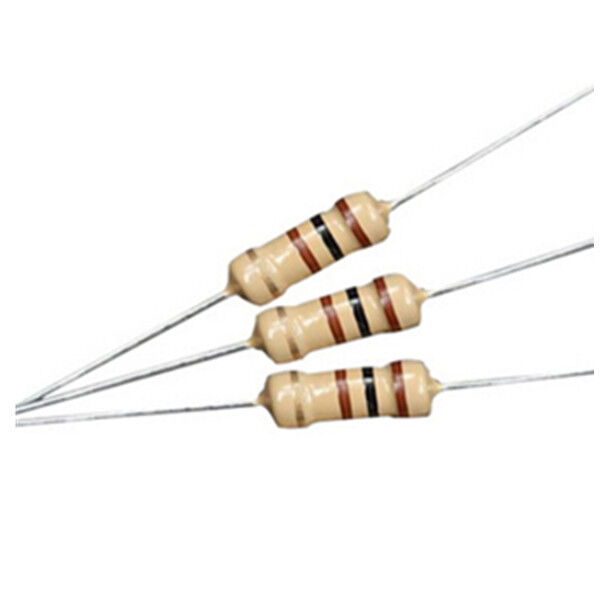

1/2 W Kohleschichtwiderstand
Widerstand:
11R-4,7M, 11R-4,7M
Widerstandstoleranz:
5%, 5%
Produzieren von Erfahrung:
13 Jahre
Technologie:
Kohlenstofffilm
Zusammensetzung:
Kohlenstofffilm
Pakettyp:
Oberflächenmontage
Betriebstemperatur:
350PPH
Leistung (Watt):
1/2w
D/c:
2022
Nennleistung:
1/2w
Hervorheben:

1/2 W Kohleschichtwiderstand

,

Kohlenstofffolienwiderstand mit Garantie

,

Metallfolienwiderstand 1/2W

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1000
Produkt-Beschreibung
Beschreibung des Produkts
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 0

Knochen

Weit verbreitet in kleinen Experimenten, Produktentwicklung, Produktionsanforderungen, Instrumenten usw.
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 2
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 4
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 6

Einzelheiten:

1.Dämmungswiderstand: 1000 M ohm oder mehr
2Spannungsbeständigkeit: Die Widerstandsschwankung darf ± 2% + 0,05 Ohm betragen und darf keinen mechanischen Bruch aufweisen.
3. Intermittierende Überlastung:Die Widerstandsänderung muss innerhalb von ± 2,00% + 0,05 Ohm liegen.
4.Endfestigkeit:Die Widerstandsänderung muss innerhalb von ± 0,5% + 0,05 Ohm liegen.
5.Wärmewiderstandsfähig Gegen Löten:Die Widerstandsänderungen müssen innerhalb von ± (1,0%+0,05 Ohm) liegen.
6. Lötfähigkeit:Nach dem Eintauchen der Leitungen in das Lötwerk muss mehr als 95% der Oberfläche des Bleis mit neuem Lötwerk bedeckt sein.
7.Feuchtigkeitsbelastungstest:Widerstandsschwankungen innerhalb von ± (3,0% + 0,05 ohm)
8.Lastlebensdauerprüfung: Die Abweichung des Widerstandes darf ± (3%+0,05 Ohm) liegen.
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 8
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 10
Beurteilung:
CF ((Kohlenstofffilmfeste Widerstände)
STYL
Maximal
Arbeit
Maximal
Überlastung
Widerstand
WERTSTEILUNG
CF1/6W / CF1/8W
200 V
400 V
0.1Ω~22MΩ
CF1/4W / CF1/4WS
300 V
600 V
0.1Ω~22MΩ
CF1/2W / CF1/2WS
350 V
700 V
0.1Ω~22MΩ
CF1W / CF1WS
500 V
1000 V
0.1Ω~22MΩ
CF2W / CF2WS
500 V
1000 V
0.1Ω~22MΩ
CF3W / CF3WS
600 V
1000 V
0.1Ω~22MΩ
CF5W / CF5WS
600 V
1000 V
0.1Ω~22MΩ
Leistung:
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 12
Kennzeichnung:
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 14
Farbe beziehen:
Farbe
1. Band
2ndBand
3rd Band
4. Band
Schwarz
0
0
100

Braun
1
1
101

Rot
2
2
102
± 2,0%
Orangen
3
3
103

Gelb
4
4
104

Grün
5
5
105

Blau
6
6
106

Violett
7
7
107

Grau
8
8
108

Weiß
9
9
109

Gold


10 bis 10
± 5,0%
Silber


10 bis 2
± 10,0%
Konstruktion und Dimension
Bauwesen:
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 16
Die Dimension:
1/2W Kohlenstofffolienwiderstand mit 5% Toleranz und Oberflächenbefestigung für Präzisionsanwendungen 18
TABELLE:
WATTS
L
D
H
d ± 0,02 mm
Zug (Kg)
1/8W 1/16W

3.3 ± 0.3

10,8 ± 0.3

28±2.0

0.45

2.5Kg - 30S
1/4WS
1/4 W

6.0±0.5

2.3 ± 0.3

27.0±2.0

0.48

2.5Kg - 30S
1/2WS
1/2 W

9.0±0.5

3.2 ± 0.3

26.0±2.0

0.58

2.5Kg - 30S
1WS
1W

11.0±1.0

4.5 ± 0.5

35.0±2.0

0.68

3 kg - 30S
2WS
2W

15.0±1.0

5.0±0.5

33.0±2.0

0.78

5 kg - 30S
3WS
3W

17.0±1.0

6.0±0.5

32.0±2.0

0.78

5 kg - 30S
5WS
5W
24.0±1.0
8.0±1.0
28.0±2.0
0.78
5 kg - 30S
